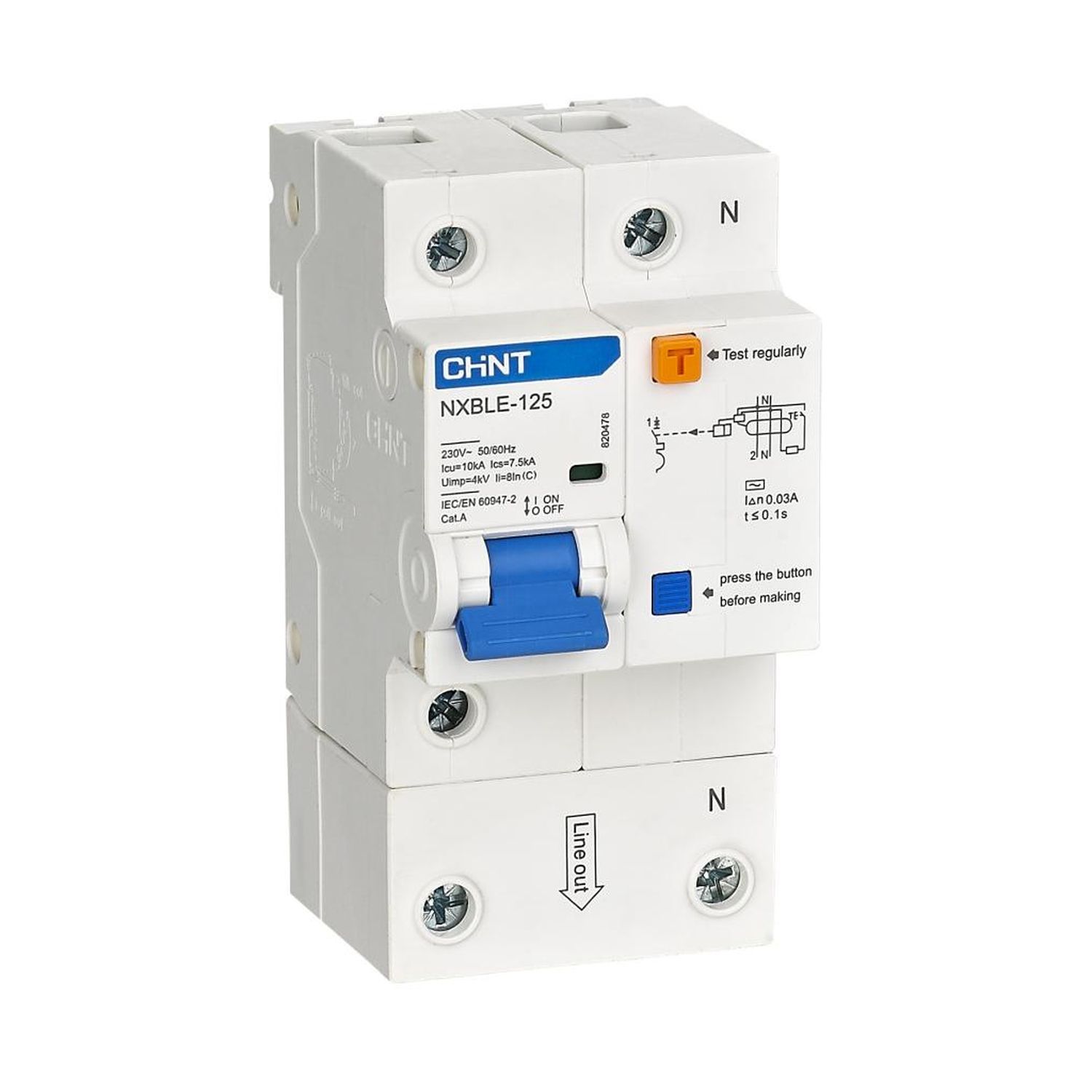

CHINT 820508 Диф. автомат NXBLE-125 1P+N 80A, х-ка C 300mA, электронный тип AС, х-ка С, 10kA (R)

Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-125
Предназначены для применения в сетях переменного тока напряжением 230/400 В частотой 50/60 Гц и номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.АВДТ серии NXBLE-125 дополнительно могут оснащаться следующими устройствами:
вспомогательный контакт состояния AX-X3;
сигнальный контакт аварийного срабатывания AL-X3.
независимый расцепитель SHT-X3 или расцепитель минимального/максимального напряжения (OUVT-X3; UVT-X3; OVT-X3).

Основные характеристики:
Номинальный ток: 80 А
Количество полюсов: 1P+N
Тип характеристики мгновенного срабатывания: С (8In)
Отключающая способность: 10000 А
Ном. отключающий дифференциальный ток: 300 мA
Тип АВДТ: AC
Конструктив устройства: электронное
Механическая износостойкость: 6000 циклов В/О
Электрическая износостойкость: 2000 циклов В/О
Степень загрязнения: 2
Степень защиты: IP20
Габаритные размеры (ШхВхГ): 54х108х75,5 мм
Монтаж: на симметричную DIN-рейку 35 мм
Подключение нагрузки: снизу
Сигнализация: окошко индикации положения главных контактов

Серия

NXBLE-125

Количество полюсов

1+N

Степень защиты (IP)

IP20

Габаритные и установочные размеры (ШхВхГ), мм

54x108x75,5

Номинальный ток, А

80

Номинальное напряжение изоляции, В

500

Степень загрязнения среды

3

Номинальная отключающая способность, кА

10

Механическая износостойкость, циклов

20000

Электрическая износостойкость, циклов

6000

Стандарты

IEC61009-1

Частота, Гц

50/60 Гц

Род тока

AC

Характеристика срабатывания (кривая тока)

C

Номинальный ток утечки, А

0.3

Тип тока утечки

AC

Рабочая температура окружающей среды, °C

-25...+40

Номинальное импульсное выдерживаемое напряжение, кВ

4

Номинальное напряжение, В

230

Ширина в числах модульных расстояний

3

Номер сертификата

ЕАЭС RU С-CN.НВ26.В.04857/24

Гарантийный срок для конечного потребителя, месяцев с даты продажи

не более 60
