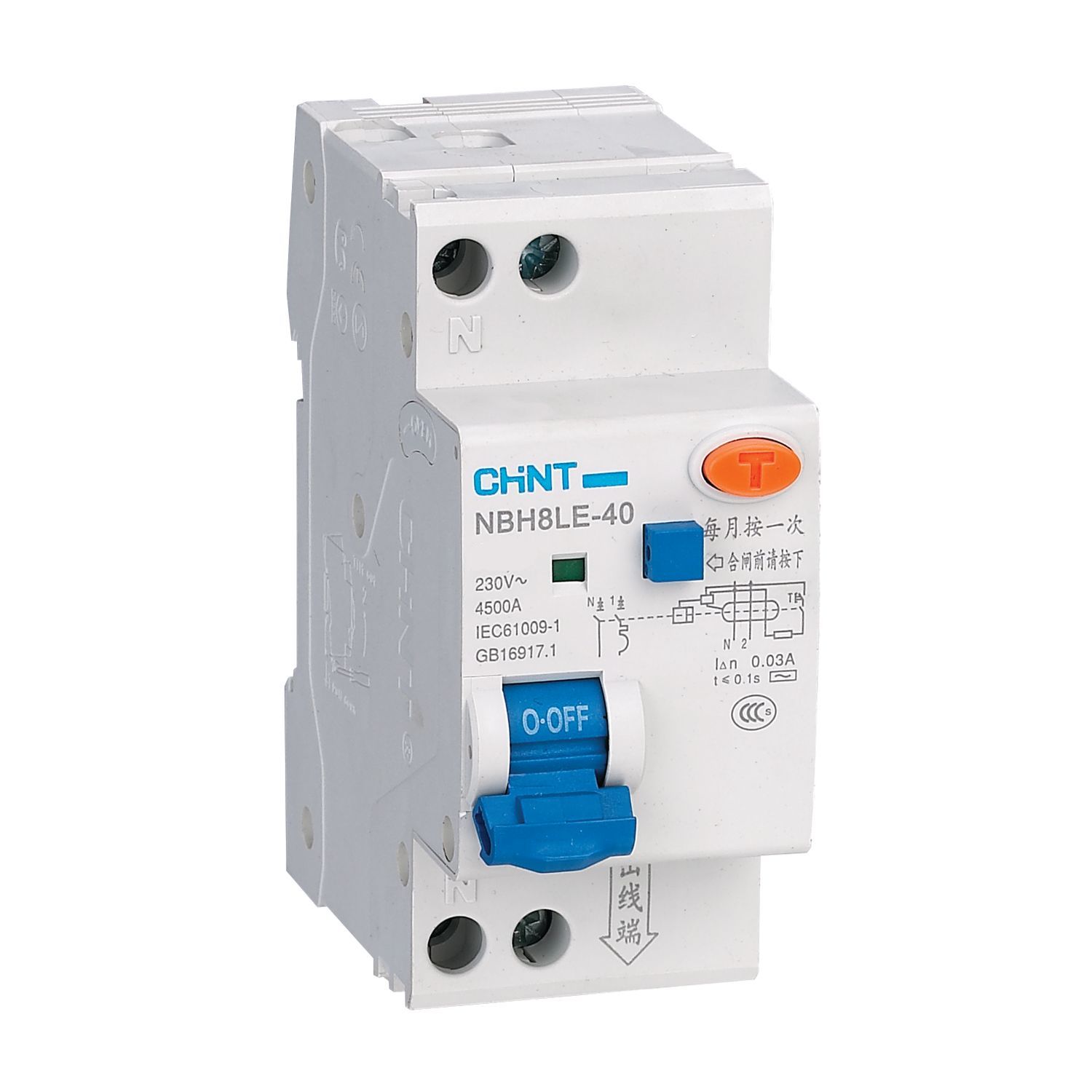

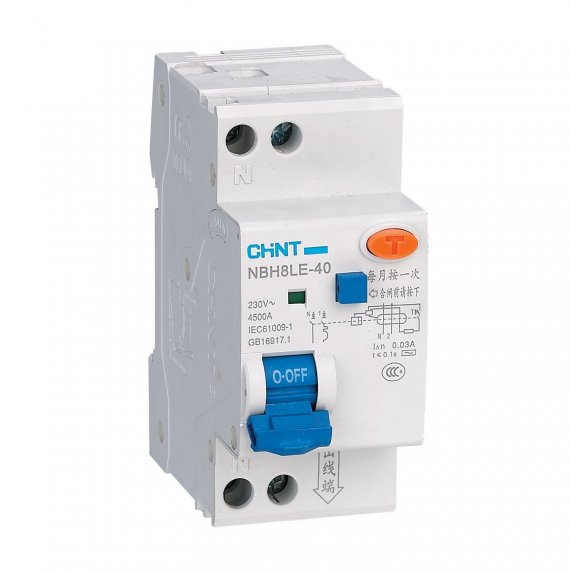

CHINT 206059 Диф. автомат NBH8LE-40 1P+N 4A 30mA х-ка С 4,5кА (R)

Автоматические выключатели дифференциального тока (АВДТ) серии NBH8LE
Предназначены для применения в однофазных сетях переменного тока напряжением до 240 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.

Необходимо проверять работоспособность АВДТ серии NBH8LE нажатием на кнопку «Тест» не реже 1 раза в месяц.

Основные характеристики:
Номинальный ток – от 1 А до 40 А
Исполнение по числу полюсов – 1P+N
Тип характеристики мгновенного срабатывания – С
Предельная отключающая способность – 4500 А
Рабочая отключающая способность – 4500 А
Ном. отключающий дифференциальный ток – 10 мA; 30 мA
Тип АВДТ – AC
Конструктив устройства – электронное
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NBH8LE дополнительно могут оснащаться следующими устройствами:
вспомогательный контакт состояния XF9
сигнальный контакт аварийного срабатывания XF9J
независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9

Серия

NBH8LE

Количество полюсов

1+N

Степень защиты (IP)

IP20

Габаритные и установочные размеры (ШхВхГ), мм

36х86х66,2

Номинальный ток, А

4

Номинальное напряжение изоляции, В

300

Степень загрязнения среды

2

Номинальная отключающая способность, кА

4.5

Механическая износостойкость, циклов

20000

Электрическая износостойкость, циклов

4000

Стандарты

ГОСТ Р 51327.1 (МЭК 61009-1)

Частота, Гц

50/60 Гц

Род тока

AC

Характеристика срабатывания (кривая тока)

C

Номинальный ток утечки, А

0.03

Тип тока утечки

AC

Рабочая температура окружающей среды, °C

-25...+40

Номинальное импульсное выдерживаемое напряжение, кВ

4

Номинальное напряжение, В

230

Ширина в числах модульных расстояний

2

Номер сертификата

ЕАЭС RU С-CN.НВ26.В.04857/24

Гарантийный срок для конечного потребителя, месяцев с даты продажи

не более 18
