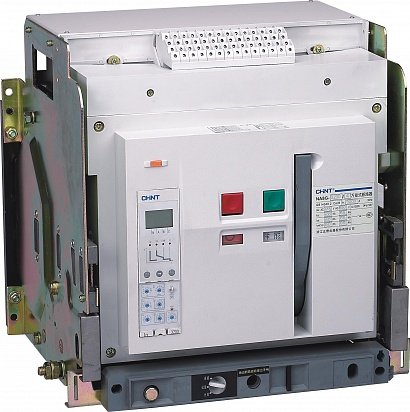

Chint Воздушный авт. выкл. NA8G-2500-2500М/3P стац., 2500A, 80kA, тип М ,AC220В (R)(CHINT) 111629
Воздушный авт. выкл. NA8G-2500-2500М/3P стац., 2500A, 80kA, тип М ,AC220В (R)(CHINT)
Купить по низким ценам Chint 111629Воздушные автоматические выключатели серии NA8G с номинальным током от 200 до 6300 А и номинальным рабочим напряжением 400 или 690 В перем. тока используются главным образом в распределительных сетях перем. тока частотой 50/60 Гц для распределения электроэнергии, а также для защиты электрических цепей и электрооборудования от перегрузки, пониженного напряжения, короткого замыкания, а также замыкания на землю одной из фаз.
Благодаря современному дизайну, высокой отключающей способности, нулевому дуговому пробою и набору интеллектуальных защитных функций выключатель можно использовать для избирательной защиты с точным срабатыванием, для надежной подачи электроэнергии без ненужных отключений.
Электротехнические характеристики
Количество полюсов | 3, 4 |
Номинальный ток In (А) | 200, 400, 630, 800, 1000, 1250, 1600 |
Номинальное напряжение изоляции Ui, B | 690, 1000 |
Номинальное рабочее напряжение Ue, B | 415 690 |
Тип электронного расцепителя | M, H |
Номин. предел. наиб. откл. способность lcu, кА | 50 25 / 80 50 / 100 65 / 120 |
Номин. рабочая наиб. откл. способность lcs, кА | 40 20 / 55 40 / 80 65 / 100 65 / 100 |
Мехаическая износостойкость | 15 000 циклов ВО |
Электрическая износостойкость | 5000 циклов ВО |
Эксплуатационные характеристики
Диапазон рабочих температур (С0) | -25 ... +40 |
Степень загрязнения среды | 3 |
Высота над уровнем моря | до 2000 м |
Габаритные и установочные размеры, мм (ШхВхГ)
Исполнение | 1600 | 2500 |
Стационарное исполнение (3P/4P) | (254/324)х320х258 | (362/457)х402х322 |
Выдвижное исполнение (3P/4P) | (282/352)х351х352 | (375/470)х439х439 |
Исполнение | 3200 | 4000 |
Стационарное исполнение (3P/4P) | (422/537)×406×329 | (432/547)х402х330 |
Выдвижное исполнение (3P/4P) | (435/550)х439х445 | (435/550)х439х445 |
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Напряжение 220
- Кол-во полюсов трехполюсный
- Типоразмер 2500
- Тип Автоматический выключатель
- Тип изделия Стационарный
- Тип изделия Воздушный
- Номинальный ток 2500А
- Отключающая способность 80кА
- Напряжение 220В
- Тип исполнения M
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Напряжение 220
- Кол-во полюсов трехполюсный
- Типоразмер 2500
- Тип Автоматический выключатель
- Тип изделия Стационарный
- Тип изделия Воздушный
- Номинальный ток 2500А
- Отключающая способность 80кА
- Напряжение 220В
- Тип исполнения M
