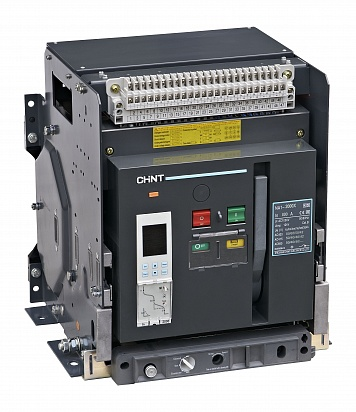

Chint 101097 Воздушный авт. выкл. NA1-2000-1250M/3P выдвиж., 1250A, 80kA, тип М, AC380В
Воздушный авт. выкл. NA1-2000-1250M/3P выдвиж., 1250A, 80kA, тип М, AC380В (R)
Купить по низким ценам Chint 101097
Автоматические выключатели серии NA1 предназначены для сетей переменного тока частоты 50/60 Гц., номинального напряжения 400 и 690В с номинальны током до 6300А. Они применяются в низковольтном щитовом оборудоании распределения и защиты от токов перегрузок, короткого замыкания в т.ч. при однофазных замыканиях на землю. Благодаря наличию в выключателях многофункциональных блоков на базе микропроцессорных модуля применение в КТП и ГРЩ систем распределения и защиты сетей промышленных предприятий, жилых и административных зданий, особенно в оборудовании распределения и защиты систем электроснабжения высотных зданий.
Электротехнические характеристики
| Количество полюсов | 3, 4 |
| Номинальный ток In (А) | 200, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6300 |
| Номинальное напряжение изоляции Ui, B | 800, 1000 |
| Номинальное рабочее напряжение Ue, B | 400 690 |
| Тип электронного расцепителя | M, H |
| Номин. предел. наиб. откл. способность lcu, кА | 42 25 / 80 50 / 120 85 |
| Номин. рабочая наиб. откл. способность lcs, кА | 30 20 / 50 40 / 65 65 / 100 75 |
| Механическая износостойкость | 15 000 циклов ВО |
| Электрическая износостойкость | 5000 циклов ВО |
Габаритные и установочные размеры, мм (ШхВхГ)
| Исполнение | 1000 / | 2000 |
| Стационарное исполнение (3P/4P) | (274/344)х315х239 / | (370/475)х439х391 |
| Выдвижное исполнение (3P/4P) | (284/354)х362х323 / | (375/470)х439х391 |
| Исполнение | 3200 / | 4000 |
| Стационарное исполнение (3P/4P) | (400/515)×402×389 / | 515(3P)х402х290 |
| Выдвижное исполнение (3P/4P) | (435/550)х439х391 / | (550/788)х439х391 |
Эксплуатационные характеристики
| Диапазон рабочих температур (С0) | -25 ... +40 |
| Степень загрязнения среды | 3 |
| Высота над уровнем моря | до 2000 м |
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Степень защиты IP20
- Кол-во полюсов трехполюсный
- Напряжение 380
- Отключающая способность 25
- Тип Автоматический выключатель
- Характеристика R
- Отключающая способность 80кА
- Напряжение 380В
- Номинальный ток 1250А
- Тип изделия Выдвижной
- Тип изделия Воздушный
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Степень защиты IP20
- Кол-во полюсов трехполюсный
- Напряжение 380
- Отключающая способность 25
- Тип Автоматический выключатель
- Характеристика R
- Отключающая способность 80кА
- Напряжение 380В
- Номинальный ток 1250А
- Тип изделия Выдвижной
- Тип изделия Воздушный
