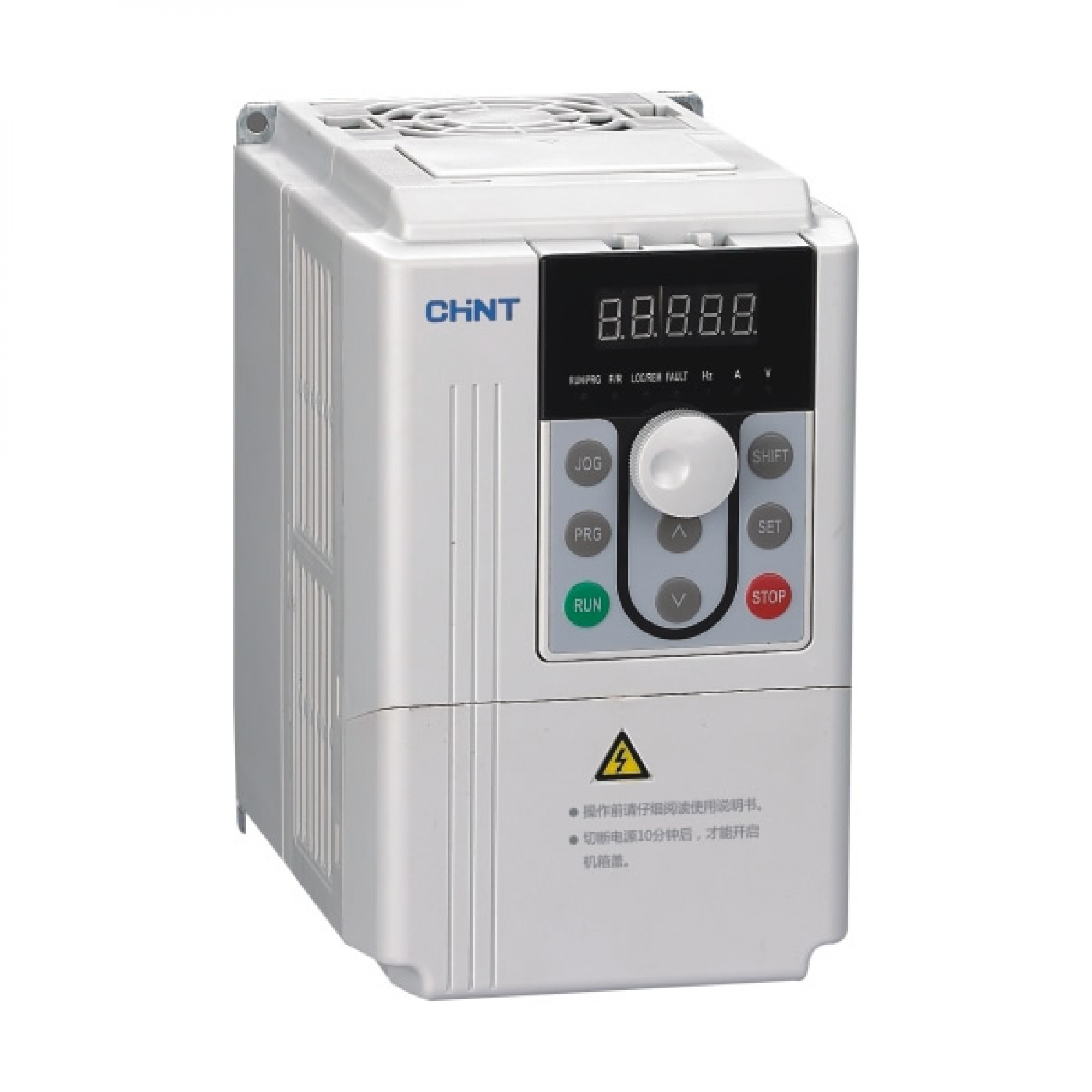

Chint 831016 Преобразователь частоты NVF300M-0.75/TS4, 0.75кВт, 380В 3Ф , общий тип
Преобразователь частоты NVF300M-0.75/TS4, 0.75кВт, 380В 3Ф , общий тип
Купить по низким ценам Chint 831016Преобразователь частоты NVF300M-0.75/TS4, 0.75кВт, 380В 3Ф, общий тип (CHINT)
В бытовых и промышленных системах преобразователь частоты NVF300M-0.75/TS4 используется для управления электродвигателями с допустимой мощностью 0,75 кВт. Основным требованием к питающей сети является наличие трех фаз (380В). Преобразователь способен изменять частоту вращения не только в процессе работы электродвигателя, но также управлять пусковыми токами и механизмами торможения.
Запуск двигателя осуществляется с полуторакратным превышением номинального тока. А точность управления составляет плюс/минус 0,02% от максимальной скорости. Для торможения можно подключить внешний блок или использовать встроенный. Возможно торможение постоянным током с временем срабатывания от нулевого до 30 секунд. К функциям защиты можно отнести ограничение по току и напряжению. Также аппарат защищен от перегрева, обрыва нуля и перекоса фаз. Корпус преобразователя имеет защиту от влагопылевых попаданий класса IP20.
В преобразователе частоты CHINT используется принудительное охлаждение высокоскоростным вентилятором. По своим размерам частотный преобразователь весьма компактный. Может быть установлен везде, где температурный режим не приводит к каплеобразованию (допустимая влажность от 5 до 95 процентов).
Преимущества
Высокий пусковой крутящий момент Повышение КПД за счет экономии энергии Устойчивость к перегрузкам >150%
100% контроль качества сборки Интерфейс связи RS-485 и MODBUS Международные сертификаты качества
Общие сведения
Преобразователь частоты серии NVF2G представляет собой высокоэффективный преобразователь частоты с незамкнутым контуром и разработан исключительно силами нашей компании.
Его особенностями являются: высокий пусковой крутящий момент (0,5 Гц, в 1,5 раза выше номинального крутящего момента), значительная устойчивость к перегрузкам, гибкость и удобство в эксплуатации, PID в прямом и обратном направлении и др. Преобразователи частоты этой серии можно разделить на минипреобразователи частоты, преобразователи частоты общего типа (мощные инвертеры), преобразователи частоты для вентиляторов и водяных насосов (для малых нагрузок). Они способны адаптироваться к высоким нагрузкам, стабильны и надежны в работе, поддерживают функцию автоматического энергосбережения и др. Преобразователи частоты могут применяться для управления электрическими двигателями и другими автоматическими системами (например, в бумажной и текстильной промышленности, для подачи воды, бетона, красок и красителей, в городских системах, в пищевой, химической и горной промышленности, в металлургии).
Оборудование, в составе которого могут использоваться преобразователи частоты:
Вытяжные вентиляторы
Насосы
Системы кондиционирования воздуха
Конвейерные ленты
Оборудование для изготовления пищевых продуктов
Упаковочное оборудование
Особенности изделия
1. Идеальные характеристики для управления двигателями
Высокий пусковой крутящий момент: 0,5 Гц, 150% номинального крутящего момента двигателя.
Значительная экономия энергии: меньше нагрузка на двигатель, выше КПД; повышение КПД двигателя за счет экономии энергии; двигатель работает с высоким КПД независимо от изменения нагрузки.
Функция точной самокалибровки к параметрам двигателя: возможность точной общей или статической самокалибровки к параметрам двигателя, удобство отладки, простота работы, возможность увеличения точности и скорости реакции.
Слежение за скоростью: при перезапуске после возобновления подачи питания преобразователь частоты может определить направление вращения и скорость двигателя, после чего плавно продолжит работу.
Внешний реактор постоянного тока (свыше 110 кВт) может эффективно ограничивать высокие гармоники.
Эксклюзивная технология компенсации времени нечувствительности позволяет повысить выходной крутящий момент.
Широкий диапазон несущих частот: частот (1–15 кГц) позволяет эффективно уменьшить шум при работе двигателя.
Повышенная стойкость к перегрузкам: выдерживает 1 минуту при 150% номинальном токе. При тяжелой нагрузке может часто инициировать срабатывание защиты от перегрузки, обеспечивает непрерывную стабильную работу оборудования.
Контроль за нагрузкой в реальном времени: контроль напряжения на сборной шине и тока двигателя в целях обеспечения стабильного пуска и останова, быстрого отслеживания.
2. Конструкция высокой надежности
Универсальная конструкция в отношении входного напряжения: диапазон флюктуаций входного напряжения может достигать ± 15%.
Функция входной фильтрации может эффективно уменьшать гармонические помехи.
Функция автоматической регулировки напряжения (AVR) и автоматического ограничения тока может сделать систему более стабильной.
Функция идеальной защиты и диагностики неисправностей обеспечивает безопасную и надежную работу оборудования.
3. Различные прикладные функции
Используется интерфейс связи RS-485 и стандартный протокол MODBUS, возможно подключение по сети к внешнему ПЛК.
Возможна работа при частотах биения, применяемых в текстильной промышленности.
Эффективное энергосбережение достигается за счет встроенной интеллектуальной функции ПИД-управления и перехода в режим ожидания.
Простота управления ПЛК: преобразователь частоты может работать с разной скоростью, в зависимости от определенных правил, которые просто реализовать при помощи ПЛК. В программном коде можно определить не только одну частоту вращения для разных этапов работы, но и задать время работы, направление вращения и количество циклов.
Модульная конструкция: преобразователь частоты серии NVF2G имеет модульную конструкцию, которую просто собрать и разобрать. Возможна установка нагревателя и клавиатуры, которые просты в эксплуатации и техническом обслуживании.
Конструкция общей сборной шины постоянного напряжения: несколько преобразователей частоты можно подключить параллельно к общей сборной шине постоянного напряжения. При этом они будут совместно использовать энергию обратной связи при торможении. Кроме того, благодаря этому можно избежать перенапряжения, стабилизировать напряжение на сборной шине каждого отдельного преобразователя частоты, обеспечить непрерывную и стабильную работу оборудования.
4. Повышенная стойкость к воздействиям окружающей среды:
Преобразователь частоты должен эксплуатироваться при температуре окружающей среды от -10 °C до +40 °C. При более высоких температурах необходимо снижать мощность на 1% на каждый 1 °C свыше 40 °C.
Широкий диапазон входного напряжения допускает 15% флюктуацию напряжения 380 В, которое часто используется в строительных и промышленных сетях питания.
Печатные платы имеют конформное покрытие, что обеспечивает их работоспособность в различных тяжелых условиях.
Преобразователь частоты NVF2G может быть использован в качестве аналога для преобразователей частоты следующих серий:
ABB серии ACS/ACC/ACP 601 и ACS 2000
Schneider Electric серии Altivar 61, Altivar 71
Артикул
831016
Серия
NVF300M
Номинальный ток
2.1 А
Мощность двигателя
0.75 кВт
Количество фаз
3
Встроенный фильтр ЭМС
Нет
Перегрузочная способность
150 %
Степень защиты
IP 20
Производство
Китай
Закон управления
Векторный
Производитель:
CHINT
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 0.2 кг
- Единица измерения шт.
- Кратность поставки 1
- Тип Преобразователь
- Напряжение 380В
- Кол-во фаз 3Ф
- Мощность 0.75кВт
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 0.2 кг
- Единица измерения шт.
- Кратность поставки 1
- Тип Преобразователь
- Напряжение 380В
- Кол-во фаз 3Ф
- Мощность 0.75кВт
