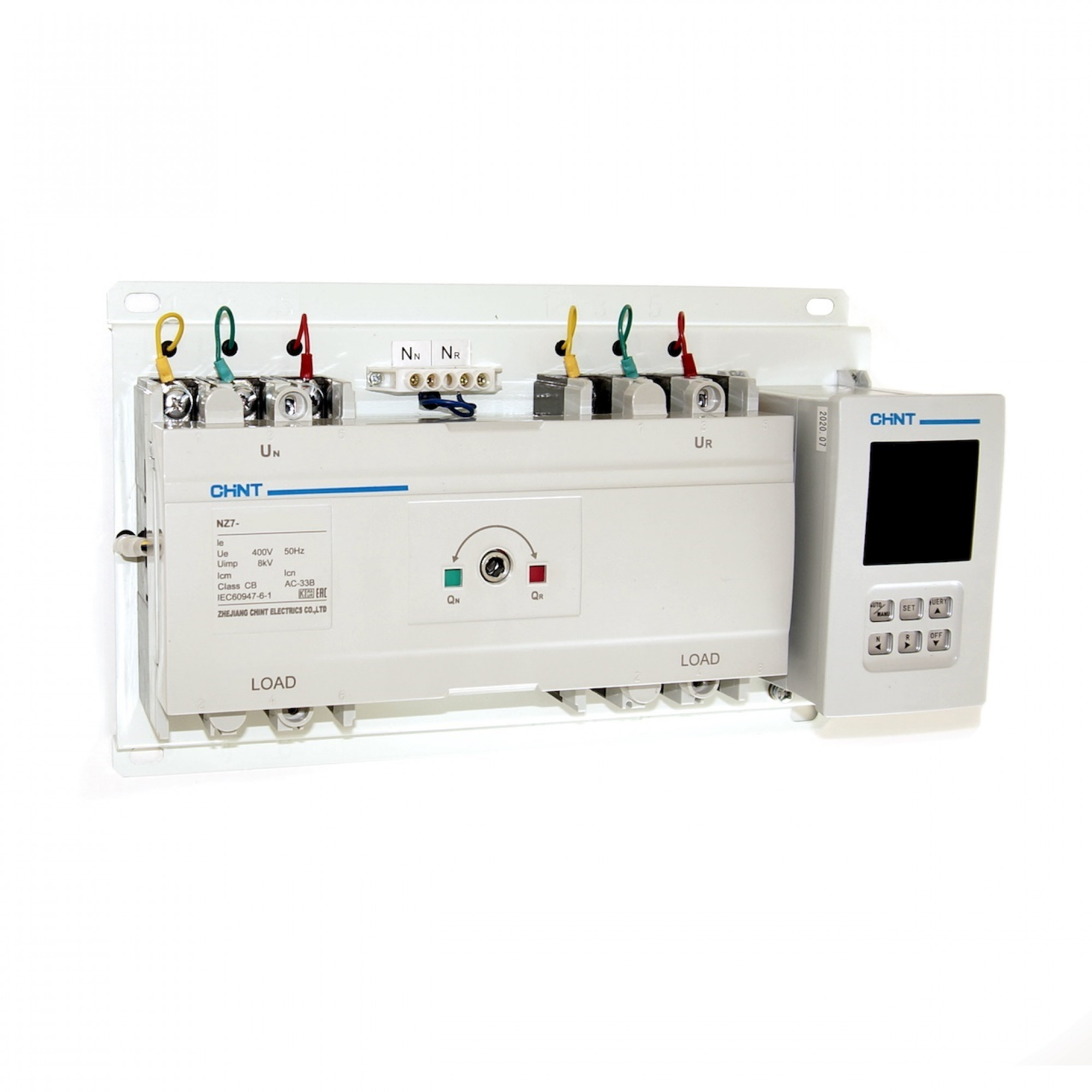

Chint 422177 Устройство автоматического ввода резерва NZ7-400S/3P 400A

АВР на два ввода для сетей позволяет эффективно контролировать обрыв и чередование фаз. Обеспечивает бесперебойное электроснабжение жилых, производственных, коммерческих и административных объектов. Для гарантии безопасности устройства CHINT NZ7 предусмотрены блокировки – электрическая и двойная механическая. Они исключают одновременное подключение разных вводов, обеспечивают защиту от короткого замыкания.

При необходимости можно применять АВР для генератора. Оборудование выполняет переключение от сети к нему с автоматическим возвратом. Данный блок АВР может использоваться для дизельного и бензинового генераторов.

Производителю удалось уменьшить размеры устройства за счет использования одного электродвигателя. Этот агрегат осуществляет вращение в обе стороны, обеспечивая переключение. Приводной механизм, которым оснащен автоматический ввод резерва, позволяет экономить на энергопотреблении. К тому же, он работает намного тише, чем многие аналоги.

Управление АВР CHINT осуществляется при помощи современного контроллера. Выносная панель позволяет безопасно вводить нужные настройки. Установить устройство АВР можно буквально за несколько минут. Наладка оборудования уже выполнена на заводе. Производитель гарантирует 100% качество сборки.

Преимущества

Как собирается обычный шкаф АВР

Существующие решения на рынке сборки шкафов АВР являются громоздкими и собираются из разных компонентов от разных производителей. Особенности такой сборки:

продолжительное время изготовления и монтажа
последующая настройка изделия на срабатывание
высокая вероятность отказа отдельных компонентов
Что предлагает CHINT

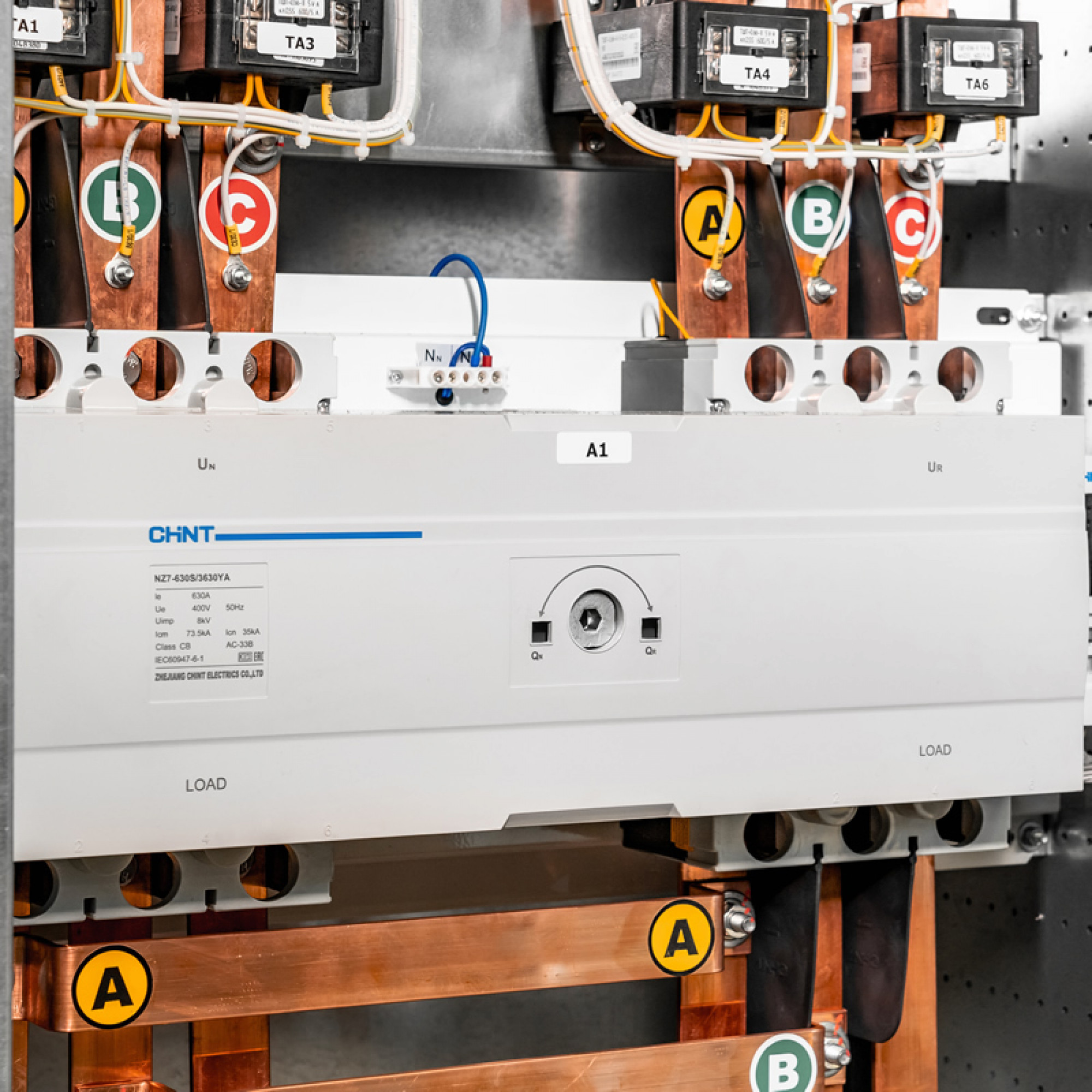

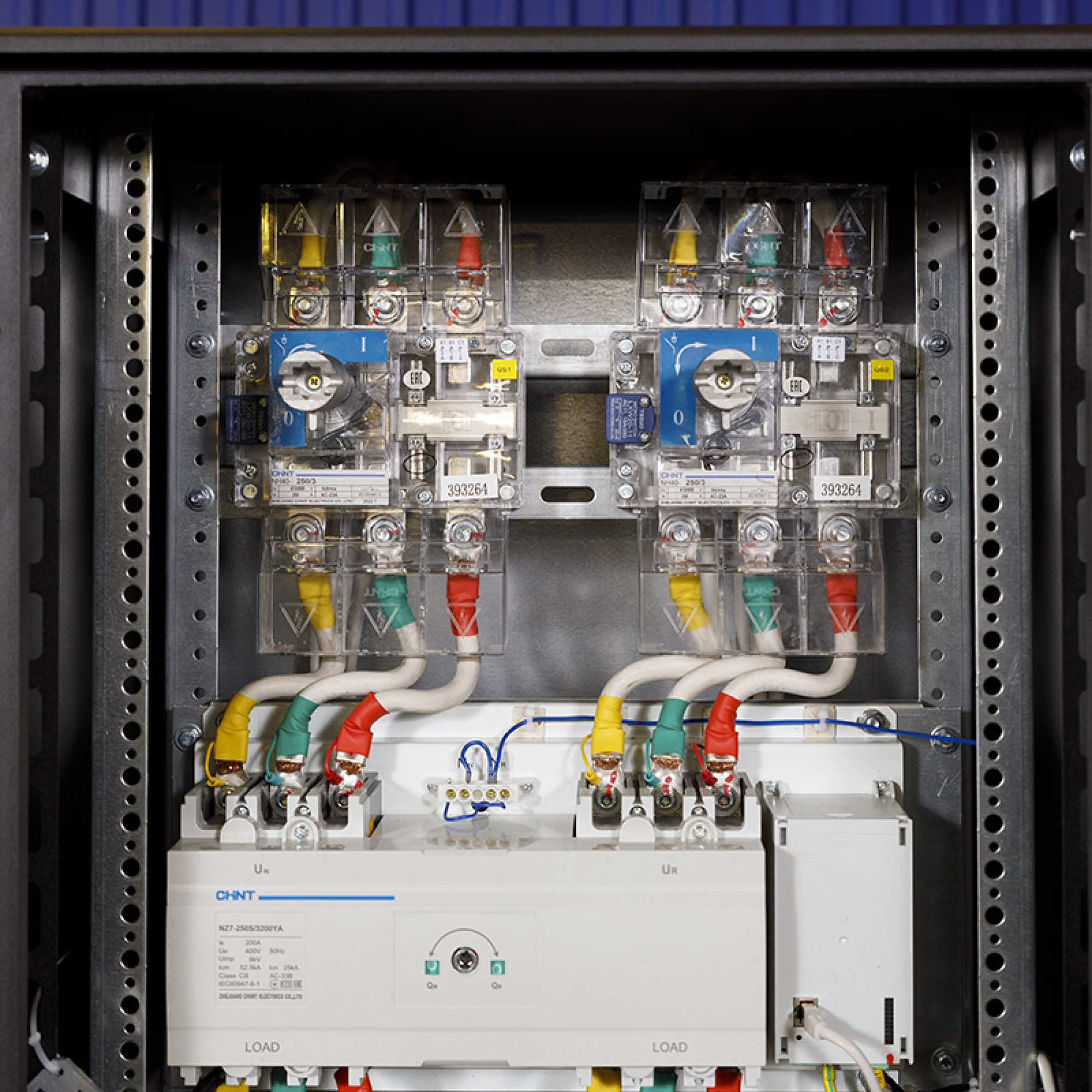

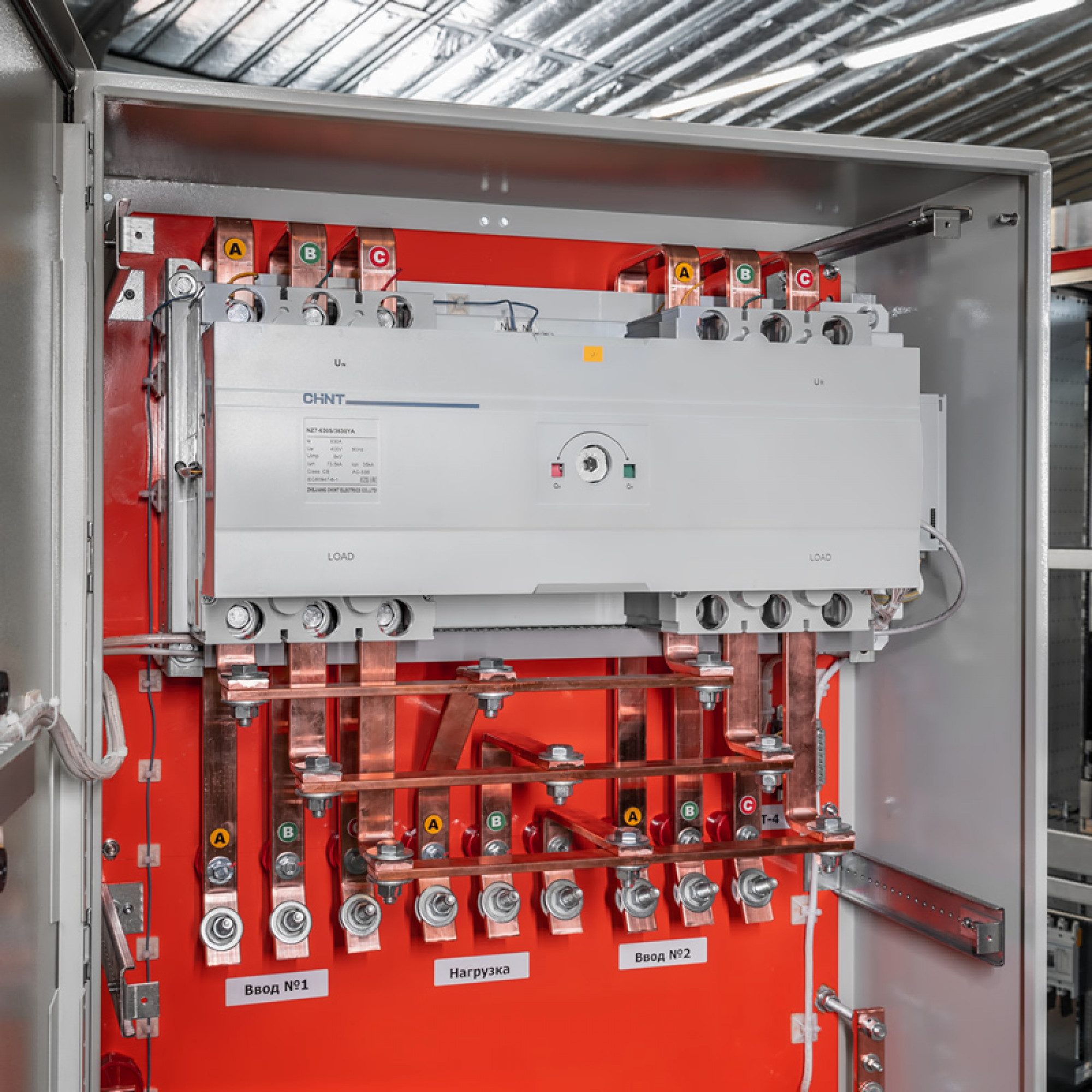

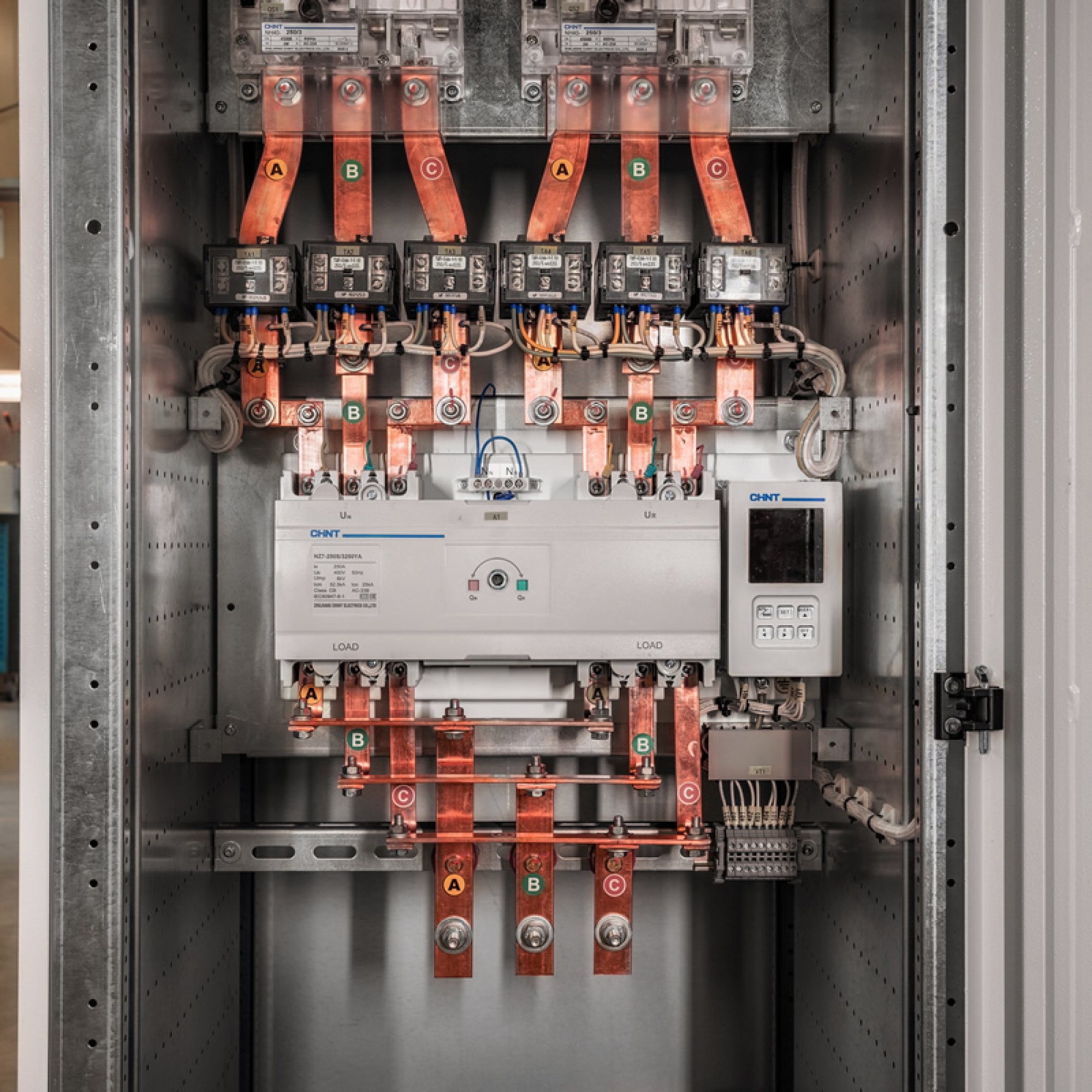

Устройство АВР CHINT серии NZ7 является модульным решением и уже готово к установке. Имеет надежные электромеханические передачи, меньшие габариты оборудования и меньшие габариты необходимого для установки шкафа.

Режимы работы

автоматический переход с основного на резервный ввод с самовозвратом;
автоматический режим работы на двух равноценных вводах;
автоматический переход от сети к генератору с самовозвратом.
Особенности конструкции

Функция переключения достигается с помощью вращения вперед и назад одного и того же электродвигателя, что позволяет значительно снизить высоту устройства и уменьшить площадь для его установки. Приводной механизм работает в режиме электродвигательного привода с уменьшенными энергопотреблением и шумом. NZ7 укомплектовано устройством цифрового электронного управления – контроллером, который может быть установлен на корпус NZ7 или на отдельную панель в другом месте.

Виды блокировок

Двойная механическая и электрическая блокировки используются в целях предотвращения одновременного подключения к нагрузке двух источников питания. Электрическая блокировка включает в себя контакты прерывателей цепи, что позволяет обеспечивать блокировку автоматического перевода на другой ввод при не отключенном первом вводе.

100% контроль качества

Устройство автоматического ввода резерва NZ7, в отличие от традиционного шкафа АВР, собирается и настраивается прямо на заводе. Все изделия, выходя с конвейера, имеют 100% выходной контроль качества. Благодаря такому контролю, гарантируется надежное срабатывание изделия при возникновении необходимости перехода на резервный ввод.

3 причины выбрать продукцию CHINT

Контроль качества
В составе холдинга есть собственная лаборатория для испытания новинок и выдачи сертификатов DEKRA. Каждое изделие проходит тщательную проверку перед продажей.

Доступные цены
На заводах CHINT полностью автоматизированное производство, поэтому уходит меньше затрат на человеческие ресурсы. Так компания поддерживает низкие цены на продукцию.

Все товары сертифицированы
Качество подтверждено международными сертификатами UL (США), VDE (Германия), KEMA (Нидерланды), EAC (Таможенный союз), RoHS. Последний заверяет, что продукция не вредит окружающей среде и не угрожает здоровью человека.

Артикул
422177
Серия
NZ7
Количество полюсов
3 P
Предельная отключающая способность
35 кА
Типоразмер
400
Количество фаз
3
Производство
Китай
Производитель:
CHINT
