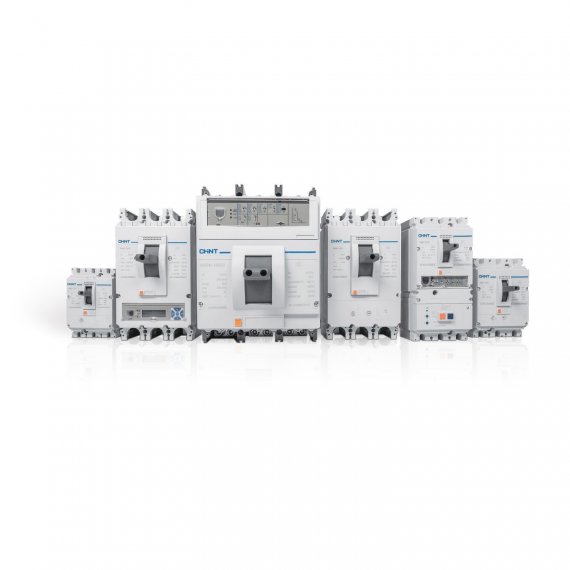

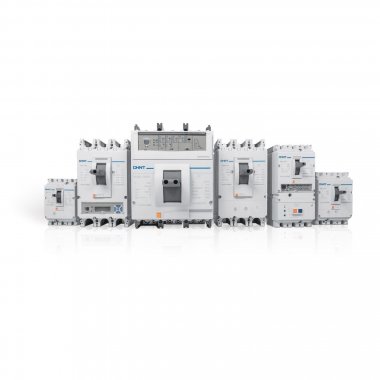

Chint 323374 Выключатель-разъединитель NM8NSD-1600 AC 1600 3P, МП 230AC (R)

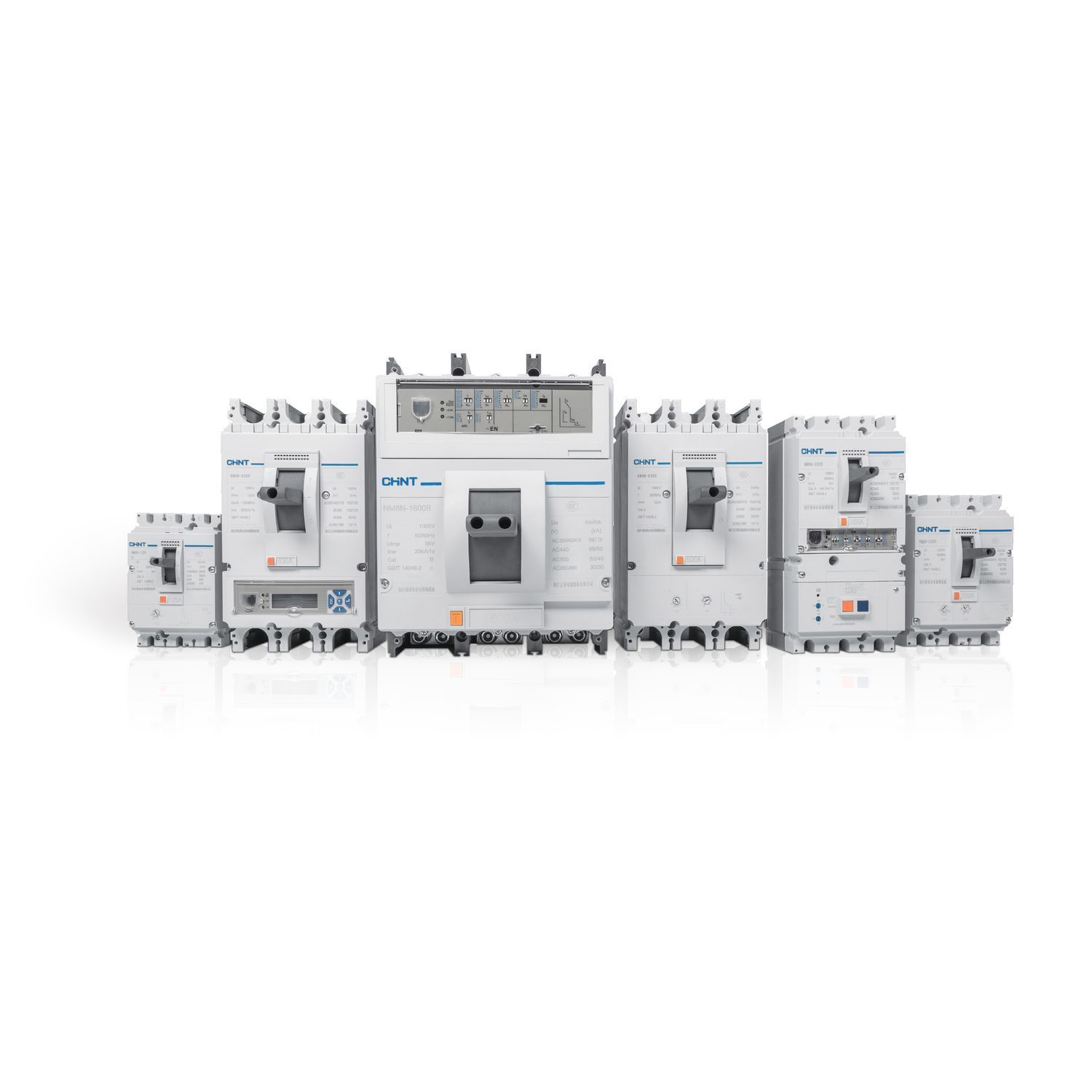

Выключатели-разъединители серии NM8NSD (AC)
Предназначены для установки в распределительных сетях переменного тока 50/60 Гц, напряжением до 690 В с номинальным током до 1600 А.

Выключатели-разъединители серии NM8NSD (AC) могут применяться для нечастых включений и отключений нагрузок при номинальном токе в электроустановках общественных и промышленных зданий.

К выключателям-разъединителям серии NM8NSD (AC) подходят дополнительные аксессуары от автоматических выключателей серии NM8N: вспомогательные и сигнальные контакты, моторный привод, независимый расцепитель или расцепитель минимального напряжения, поворотная рукоятка.

Основные характеристики:
Типоразмер: NM8NSD-1600
Номинальный ток: 1600 А
Количество полюсов: 3P
Исполнение: стационарный
Номинальное напряжение: до 690 В пер. тока, 50/60 Гц
Номинальная включающая способность: 40 кА (ударн.)
Номинальный кратковременно выдерживаемый ток: 20 кА/1с
Категория применения: AC-22A/AC-23A
Механическая износостойкость: 25000 циклов В/О (без техобслуживания)
Электрическая износостойкость: 10000 циклов В/О
Габаритные размеры (ШхВхГ): 210х286х167 мм
Масса: 13 кг
Комплект поставки: выключатель-разъединитель серии NM8NSD-1600 с электрическим управлением, моторный привод (Us = AC230 B).

Серия

NM8NSD (AC)

Максимальное номинальное рабочее напряжение переменного тока, В

690

Количество полюсов

3

Категория загрязнения среды

3

Габаритные и установочные размеры (ШхВхГ), мм

210x286x167

Номинальный ток, А

1600

Номинальное напряжение изоляции, В

1000

Номинальный кратковременно выдерживаемый ток, кА

20

Тип/количество направлений

1

Степень защиты (IP), передняя сторона

IP40

Тип рукоятки

Стандартная

Механическая износостойкость, циклов

6000

Электрическая износостойкость, циклов

1000

Конструкция прибора

Комплектное устройство в корпусе

Цвет управляющего элемента

Черный

Тип элемента управления

Рычажковый

Рабочая температура окружающей среды, °C

-40…+70

Номинальное импульсное выдерживаемое напряжение, кВ

12

Номинальное напряжение, В

400...690

Высота над уровнем моря до, м

2000

Способ монтажа

Стационарный

Номер сертификата

ЕАЭС N RU Д-CN.РА02.В.94216/23

Гарантийный срок для конечного потребителя, месяцев с даты продажи

не более 24
