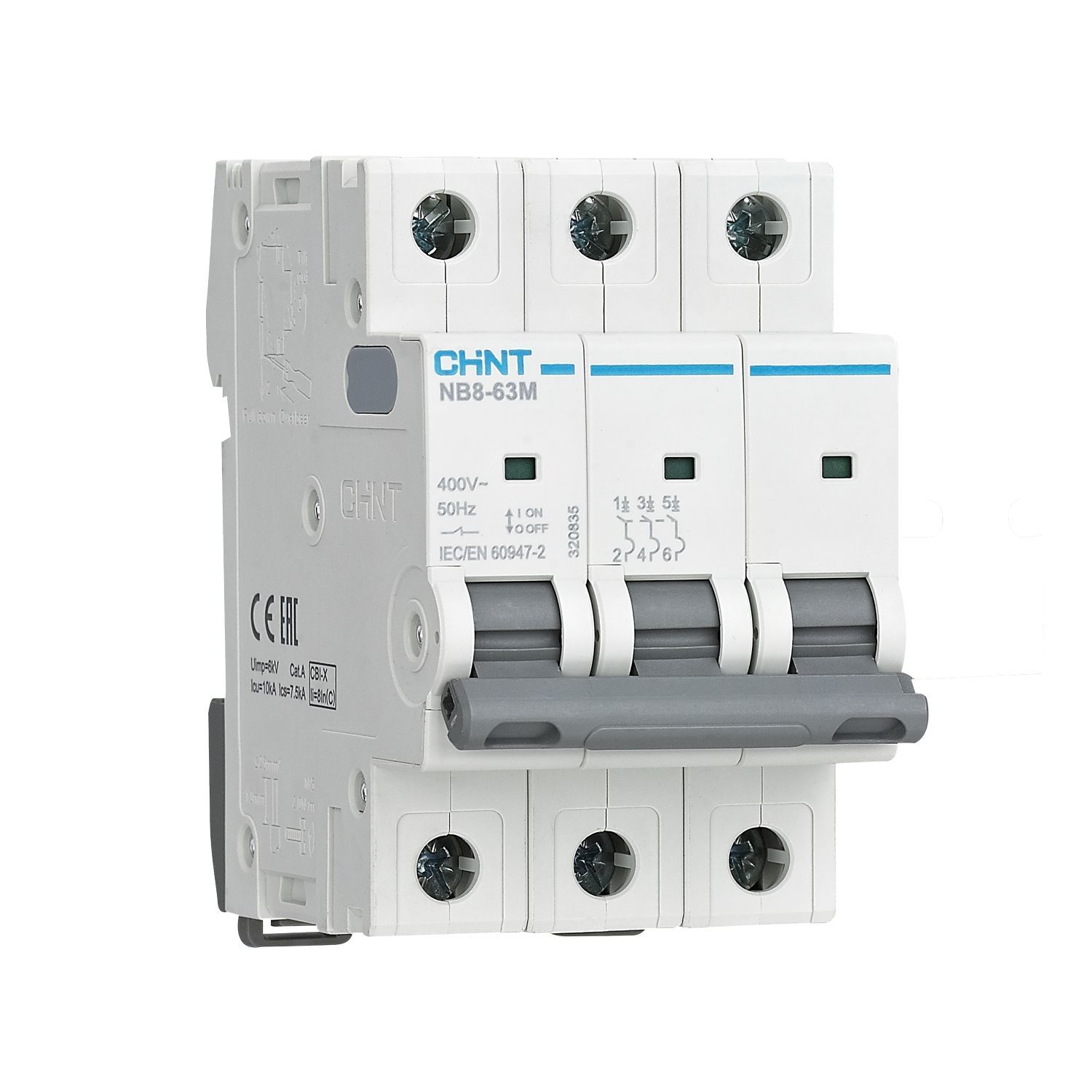

Chint 320839 Авт. выкл. NB8-63M 3P 4А 10кА х-ка K без тепл. расцеп. (R)

Модульные автоматические выключатели серии NB8-63M

Предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от короткого замыкания в электроустановках жилых, общественных и промышленных зданий.

Автоматические выключатели серии NB8-63M имеют исполнение без теплового расцепителя и рекомендованы для защиты и управления двигателями, а также установки в щитах кондиционирования и пожарной безопасности: дымоудаления, и вентиляции.

Серия

NB8

Количество полюсов

3

Степень защиты (IP)

IP20

Габаритные и установочные размеры (ШхВхГ), мм

54x86x76,2

Номинальный ток, А

4

Номинальное напряжение изоляции, В

500

Степень загрязнения среды

3

Номинальная отключающая способность, кА

10

Механическая износостойкость, циклов

20000

Тип расцепителя

Электромагнитный

Электрическая износостойкость, циклов

10000

Частота, Гц

50

Предел электромагнитного отключения (*In)

9,6...14,4

Род тока

AC

Характеристика срабатывания (кривая тока)

K

Рабочая температура окружающей среды, °C

-35...+70

Номинальное импульсное выдерживаемое напряжение, кВ

6

Номинальное напряжение, В

400

Ширина в числах модульных расстояний

3

Количество защищенных полюсов

3

Номер сертификата

ЕАЭС RU С-CN.АБ53.В.04915/22

Гарантийный срок для конечного потребителя, месяцев с даты продажи

не более 60

Основные характеристики:

• Номинальный ток – от 1 А до 63 А
• Исполнение по числу полюсов – 1P, 2P, 3P, 4P
• Тип характеристики мгновенного срабатывания – L (6,4 – 9,6In) и K (9,6-14,4In)
• Отключающая способность – 10000 А
• Механическая износостойкость – 20000 циклов В/О
• Электрическая износостойкость – 10000 циклов В/О
• Категория применения – A
• Класс токоограничения – 3
• Степень загрязнения – 2
• Степень защиты – IP20
• Ширина полюса – 18 мм
• Монтаж – на симметричную DIN-рейку 35 мм
• Подключение – кабелем, шины типа PIN и FORK
• Сигнализация – окошко индикации положения главных контактов

Автоматические выключатели серии NB8-63M дополнительно могут оснащаться следующими устройствами:

• вспомогательный контакт состояния XF9;
• сигнальный контакт аварийного срабатывания XF9J;
• независимый расцепитель S9 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
