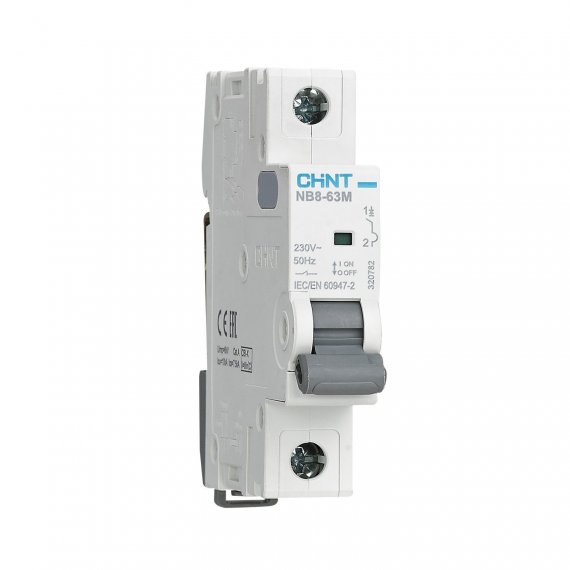

Chint 320775 Авт. выкл. NB8-63M 1P 10А 10кА х-ка L без тепл. расцеп. (R)

Модульные автоматические выключатели серии NB8-63M
Предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от короткого замыкания в электроустановках жилых, общественных и промышленных зданий.

Автоматические выключатели серии NB8-63M имеют исполнение без теплового расцепителя и рекомендованы для защиты и управления двигателями, а также установки в щитах кондиционирования и пожарной безопасности: дымоудаления, и вентиляции.

Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Тип характеристики мгновенного срабатывания – L (6,4 – 9,6In) и K (9,6-14,4In)
Отключающая способность – 10000 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB8-63M дополнительно могут оснащаться следующими устройствами:
вспомогательный контакт состояния XF9;
сигнальный контакт аварийного срабатывания XF9J;
независимый расцепитель S9 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).

Серия
NB8
Количество полюсов
1
Степень защиты (IP)
IP20
Габаритные и установочные размеры (ШхВхГ), мм
18x86x76,2
Номинальный ток, А
10
Номинальное напряжение изоляции, В
500
Степень загрязнения среды
3
Номинальная отключающая способность, кА
10
Механическая износостойкость, циклов
20000
Тип расцепителя
Электромагнитный
Электрическая износостойкость, циклов
10000
Частота, Гц
50
Предел электромагнитного отключения (*In)
6,4...9,6
Род тока
AC
Характеристика срабатывания (кривая тока)
L
Рабочая температура окружающей среды, °C
-35...+70
Номинальное импульсное выдерживаемое напряжение, кВ
6
Номинальное напряжение, В
230
Ширина в числах модульных расстояний
1
Количество защищенных полюсов
1
Номер сертификата
ЕАЭС RU С-CN.АБ53.В.04915/22
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 60
