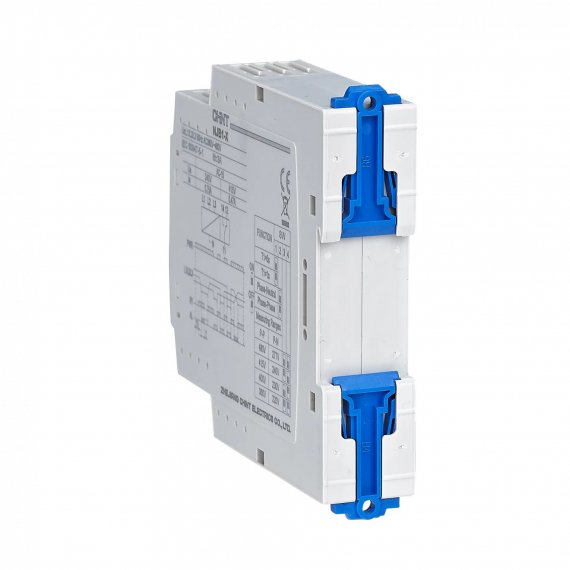

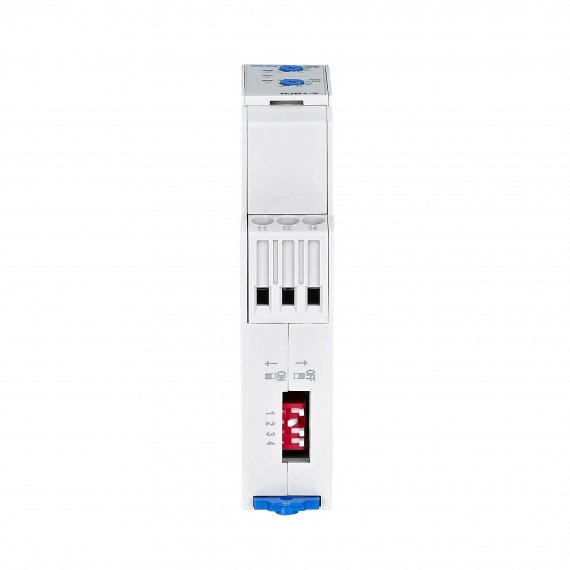

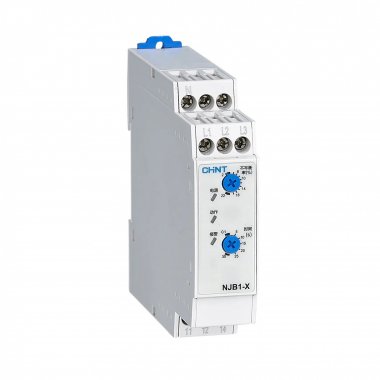

Chint 310008 Реле контроль фаз NJB1-X AC380В (R)

Реле контроля фаз NJYB3 предназначено для контроля уровня напряжения сети, обрыва фаз, чередования фаз и несимметрии фаз в трехфазных трехпроводных цепях 380 В и трехфазных четырехпроводных цепях 220 В с частотой 50/60 Гц. В частности, оно используется в системах регулирования питания, системах кондиционирования воздуха и двигателях. Реле обеспечивает контроль уровня напряжения сети. При появлении сигнала реле его и определяет тип аварии: повышение/понижение напряжения, обрыв фазы, ошибка чередования фаз или несимметрия фаз, и регулирует работу с помощью встроенного микропроцессора.

Артикул
310008
Прошлые артикулы
280021
Серия
NJYB1-X
Ток катушки управления
AC
Напряжение питания
380 В
Дополнительный контакт
1 ПК
Тип индикации
LED
Контроль обрыва фаз
Да
Контроль чередования фаз
Да
Контроль асимметрии фаз
Да
Производство
Китай
Производитель:
CHINT

Характеристики

Соответствие стандартам

ГОСТ IEC 60947-5-1

Напряжение питания

220, 230, 240, 277, 380, 400, 415, 480 В

Номинальная частота сети

50/60 Гц

Коэффициент несимметрии

2÷22 %

Время работы при несимметрии сети

0,1...30 с регулируемое

Контакты

Количество контактов

1 переключающий

Номинальный ток контактов

3 А

Нагрузочная способность контакта Ue/Ie в категории AC-15

220 В/0,75 A; 380 В/0,47 A

Индикация

Нормальная работа

зелёный светодиод

Отсчет времени задержки срабатывания

жёлтый светодиод

Неисправность

красный светодиод

Монтаж

Категория размещения

II

Степень загрязнения

2

Установка

На DIN-рейку 35 мм или монтажную плату

Сечение провода

1,0 мм²

Момент затяжки винтов

0,8 Нм
