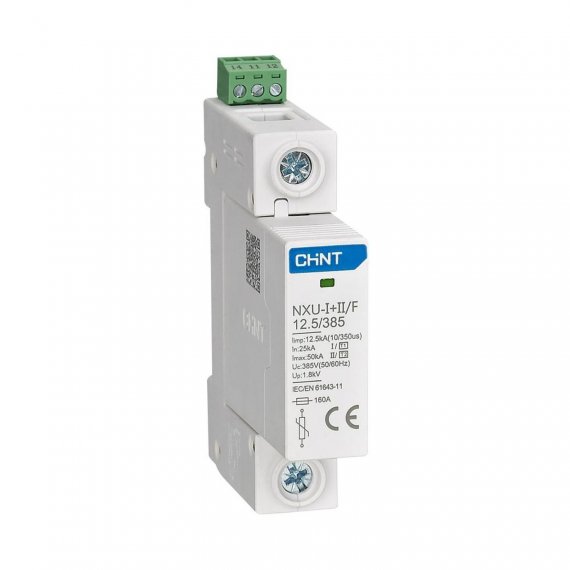

CHINT 308600 Ограничитель имп. перенапр. NXU-?+?/F 1P In=25kA Uc=275В Im=50kA (R)

Ограничители импульсных перенапряжений серии NU-IIG/F
Предназначены для защиты от повреждения грозовым разрядом и аварийными скачками напряжения любых чувствительных к перенапряжениям устройств. Они могут применяться в сетях с системами заземления: TN, TT, IT. Ограничители перенапряжения протестированы ударной волной 8/20 мкс.

Основные характеристики:
Количество полюсов – 1P, 2P, 3P, 4P
Номинальное рабочее напряжение – АС230/400В
Номинальный разрядный ток – 20 кА, 30 кА
Максимальный разрядный ток – 40 кА, 65 кА
Исполнение вспомогательных контактов – 1НO+1НЗ
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18мм
Монтаж – на симметричную DIN-рейку 35 мм

Серия

NXU-Ⅰ+Ⅱ/F

Количество полюсов

1

Степень защиты (IP)

IP20

Габаритные и установочные размеры (ШхВхГ), мм

17,5x92x65,5

Максимальное допустимое рабочее напряжение, В

275

Номинальный сброс импульсного тока, кА

25

Максимальный сброс импульсного тока, кА

50

Класс защиты

I, II

Частота, Гц

50...60

Род тока

AC

Рабочая температура окружающей среды, °C

-40...+70

Уровень напряжения защиты, кВ

1.5

Гарантийный срок для конечного потребителя, месяцев с даты продажи

не более 18
