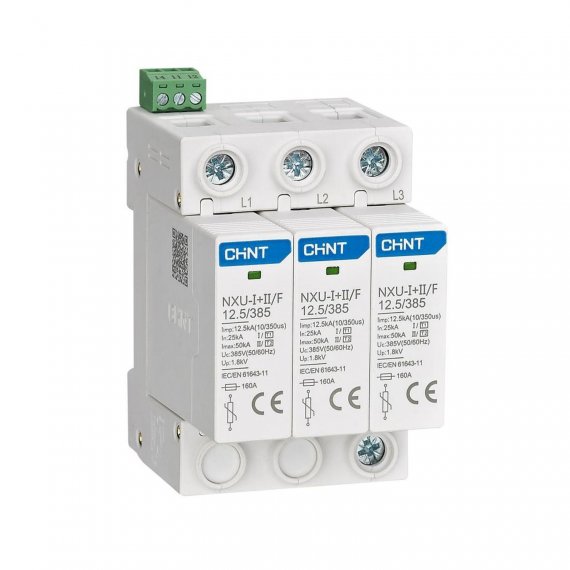

CHINT 308594 Ограничитель имп. перенапр. NXU-?+?/F 3P In=25kA Uc=275В Im=50kA (R)

Ограничители импульсных перенапряжений серии NU-IIG/F

Предназначены для защиты от повреждения грозовым разрядом и аварийными скачками напряжения любых чувствительных к перенапряжениям устройств. Они могут применяться в сетях с системами заземления: TN, TT, IT. Ограничители перенапряжения протестированы ударной волной 8/20 мкс.

Основные характеристики:

• Количество полюсов – 1P, 2P, 3P, 4P
• Номинальное рабочее напряжение – АС230/400В
• Номинальный разрядный ток – 20 кА, 30 кА
• Максимальный разрядный ток – 40 кА, 65 кА
• Исполнение вспомогательных контактов – 1НO+1НЗ
• Степень загрязнения – 2
• Степень защиты – IP20
• Ширина полюса – 18мм
• Монтаж – на симметричную DIN-рейку 35 мм

  Серия

  NXU-Ⅰ+Ⅱ/F

  Количество полюсов

  3

  Степень защиты (IP)

  IP20

  Габаритные и установочные размеры (ШхВхГ), мм

  52,5x92x65,5

  Максимальное допустимое рабочее напряжение, В

  275

  Номинальный сброс импульсного тока, кА

  25

  Максимальный сброс импульсного тока, кА

  50

  Класс защиты

  I, II

  Частота, Гц

  50...60

  Род тока

  AC

  Рабочая температура окружающей среды, °C

  -40...+70

  Уровень напряжения защиты, кВ

  1.5

  Гарантийный срок для конечного потребителя, месяцев с даты продажи

  не более 18
