Chint 263280 Авт. выкл. NM8N-1600H EN 4P 1250А 100кА с электр. расцепителем, МП 400АС (R)

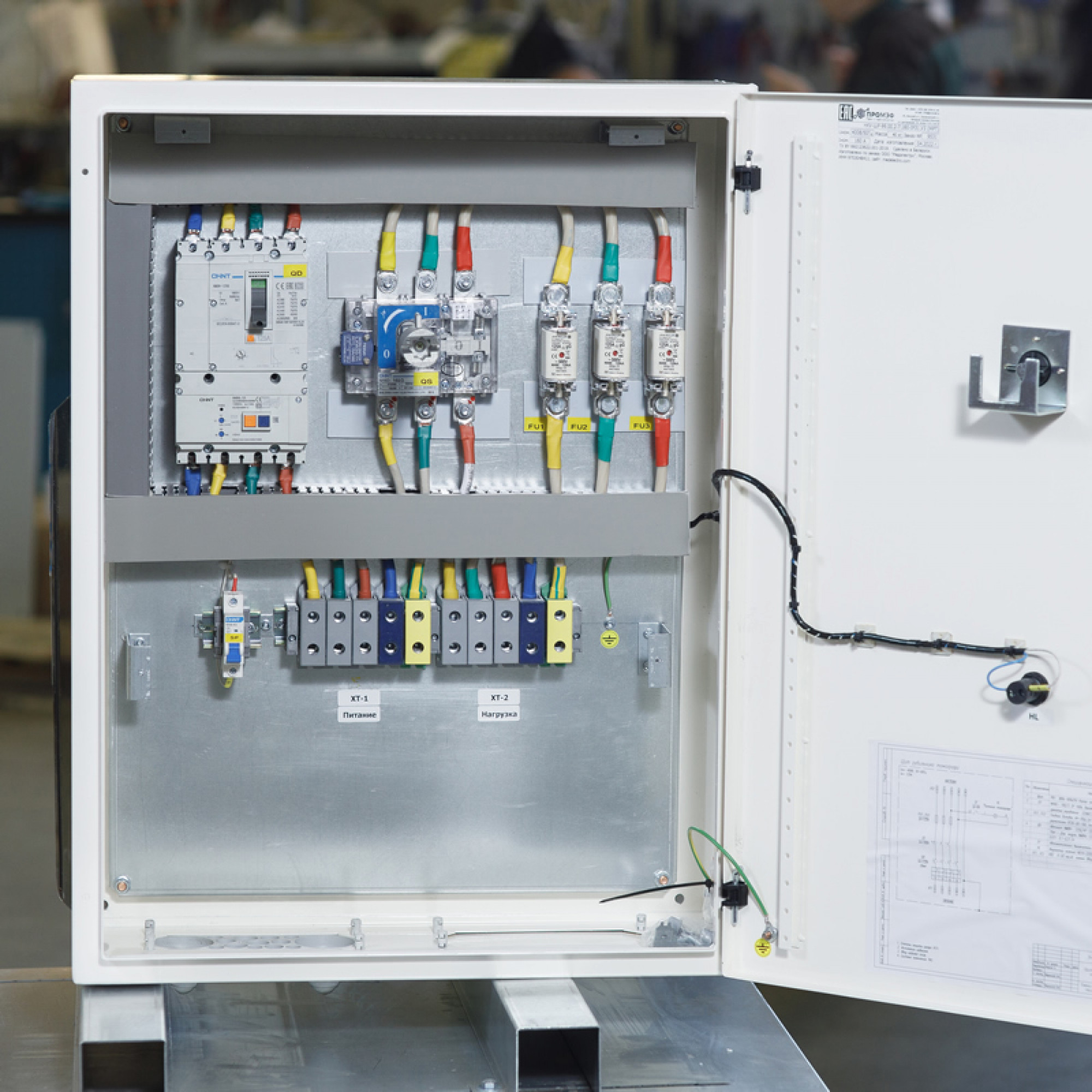

Автоматический выключатель в литом корпусе используется во вводно-распределительных устройствах типа АВР, ВРУ, ГРЩ. Устройство обеспечивает защиту цепи от перегрузки и короткого замыкания.

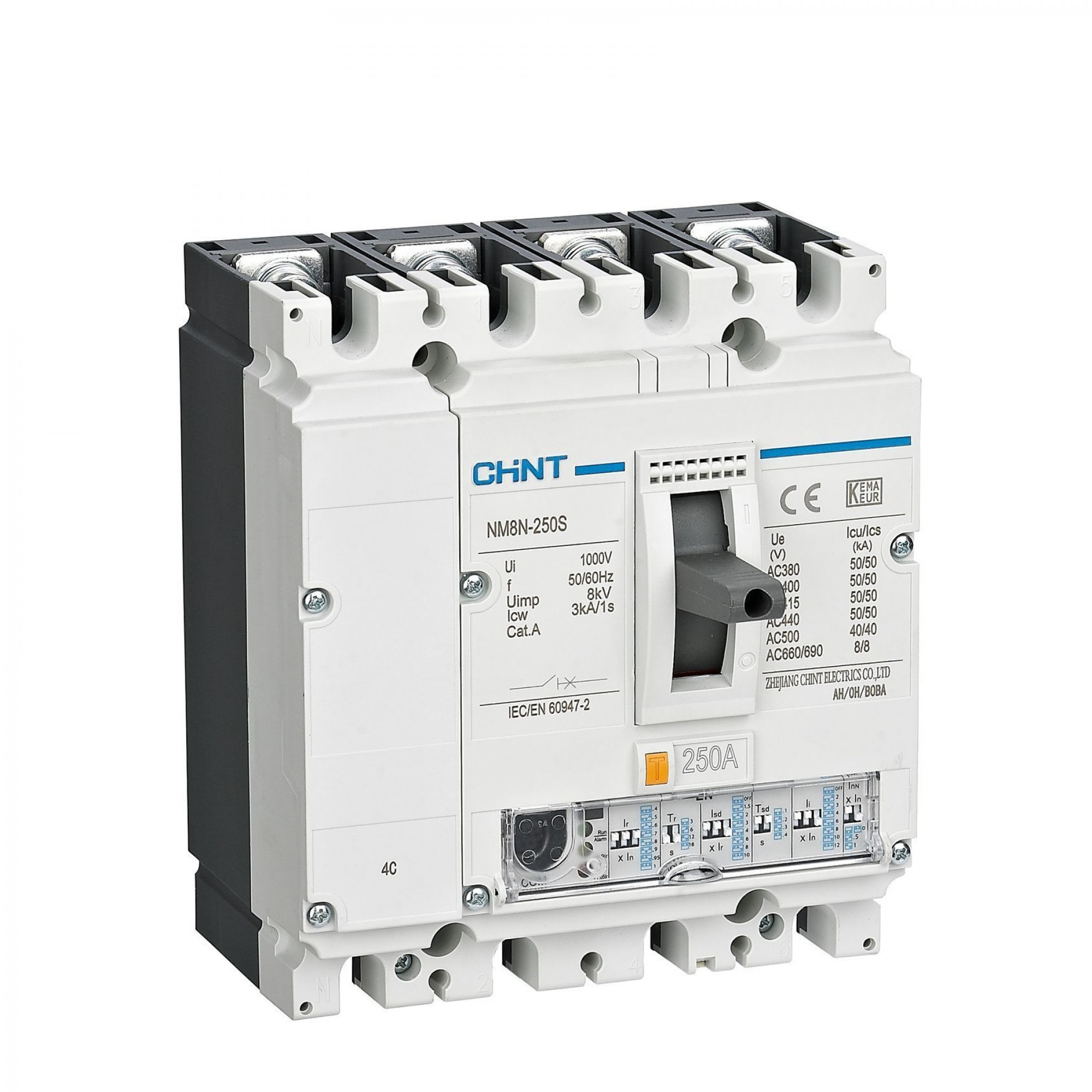

Максимальный контроль и защита CHINT воплощены в серии NM8N

Семь видов расцепителей закрывают как основные задачи распределения энергии, так и специальные: защита двигателя или сети постоянного тока

Двойной разрыв
Эффективная система гашения дуги с двойным разрывом цепи позволяет разрывать токи до 150 кА

Селективность
Все электронные расцепители поддерживают задержку срабатывания защит при перегрузке и при коротком замыкании

Icu = 100% Ics
Рабочая отключающая способность равна предельной. NM8N способен отключить предельный ток короткого замыкания минимум 3 раза

Modbus RTU
Модуль COMA22-M8 позволяет контролировать автоматический выключатель с помощью ПЛК или пульта диспетчера

Основу конструкции составляет контактная система с двойным разрывом. Она состоит из одного подвижного и двух неподвижных контактов. Такой механизм наделяет устройство целым рядом преимуществ:

уменьшается износ силовых контактов
снижается нагрев кабельных линий
ток короткого замыкания отключается без ущерба для оборудования
Электронные расцепители

EM и EMM
Наш лучший селективный расцепитель снабженный амперметром и функциями связи по сети Modbus. Выпускается в 2 версиях: EM для защиты распределительной сети или генератора и EMM с тонкими настройками защиты двигателя

EN и ENN
Базовый электронный расцепитель с настройками рабочего тока, мгновенной защиты и задержек. Как и EM выпускается в 2 версиях

Амперметр
Действующие токи выводят на экран. По одной из фаз или все одновременно

Журнал аварий
Хранят информацию о трёх последних авариях. На экран выводят значение тока, тип сработавшей защиты и фазу на которой произошла авария

Термомагнитные расцепители

TM габирита 250 и более
Термомагнитный расцепитель позволят регулировать токи уставок защиты от перегрузки и короткого замыкания

TM габарита 125 А
Самые маленькие автоматы снабжены расцепителем с фиксированной уставкой защиты от короткого замыкания

Электромагнитный расцепитель M
Выключатели без защиты от перегрузки используются с двигателями. Роль защиты от перегрузки выполняет тепловое реле, частотный преобразователь или другое устройство, а автомат защищает только от тока короткого замыкания

Нюансы настройки расцепителя

На графике слева изображены диапазоны настройки задержки срабатывания для расцепителя EM. Обратите внимание на кривую задержки при перегрузке, её значение зависит не только от уставки, но и от действующего тока. При настройке расцепителя задержка указывается для шести кратного превышения установленного рабочего тока, для остальных значений действующего тока задержка вычисляется по графику.

Выкатное исполнение
Обычный стационарный автоматический выключатель можно оснастить корзиной втычного или выдвижного аппарата. Выдвижные и втычные автоматы быстро отсоединяются от силовых шин. Снятый автомат создаёт видимый разрыв силового соединения, обеспечивает безопасное обслуживание отходящей линии и самого автомата.

3 причины выбрать автоматы CHINT

Контроль качества
В составе холдинга есть собственная лаборатория для испытания новинок и выдачи сертификатов DEKRA. Каждое изделие проходит тщательную проверку перед продажей.

Доступные цены
На заводах CHINT полностью автоматизированное производство, поэтому уходит меньше затрат на человеческие ресурсы. Так компания поддерживает низкие цены на продукцию.

Все товары сертифицированы
Качество подтверждено международными сертификатами UL (США), VDE (Германия), KEMA (Нидерланды), EAC (Таможенный союз), RoHS. Последний заверяет, что продукция не вредит окружающей среде и не угрожает здоровью человека.

Артикул
263280
Серия
NM8N
Тип расцепителя
EN - Микропроцессорный
Типоразмер
1600
Производство
Китай
Назначение
Защита распределительной сети
Производитель:
CHINT
