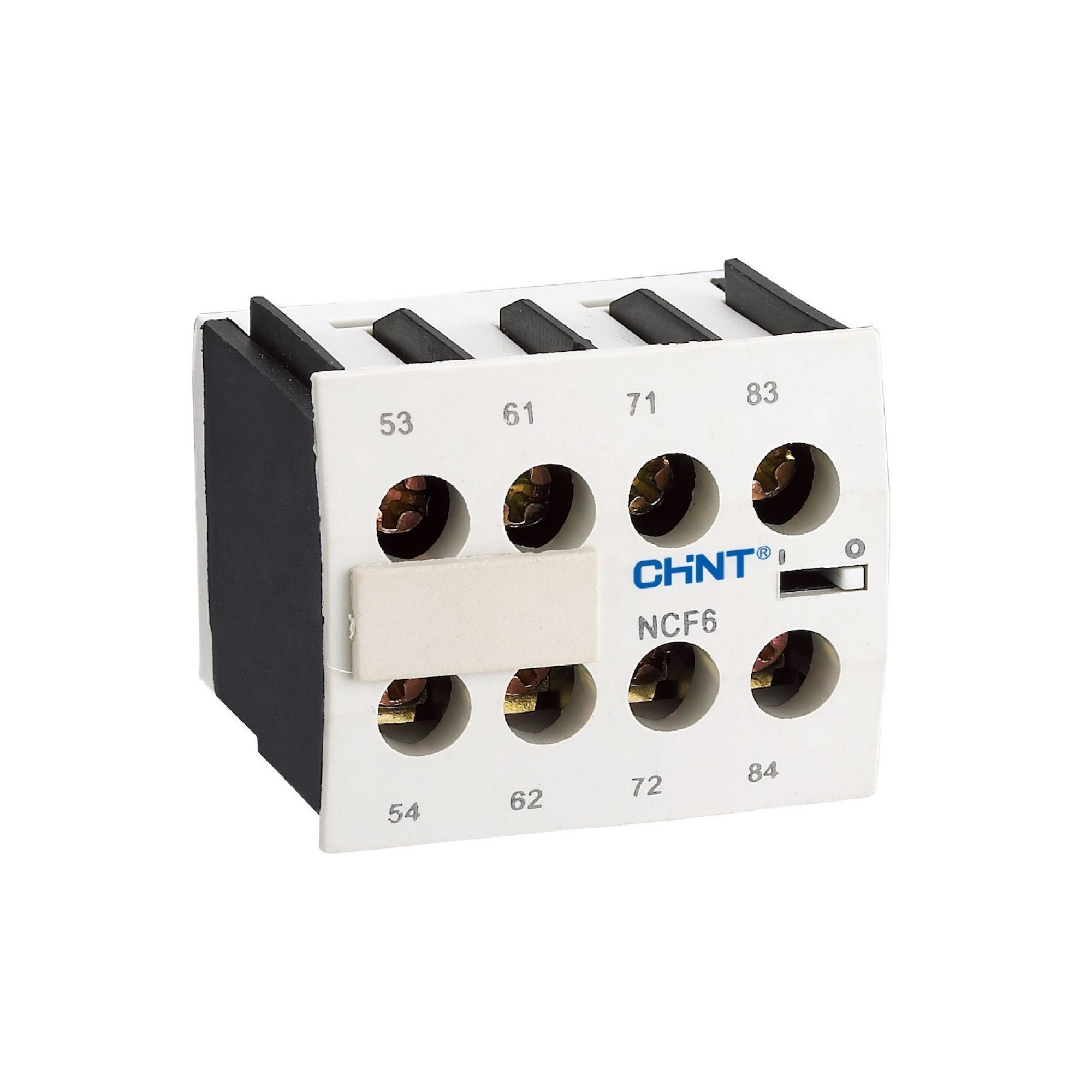

Chint 261012 Приставка доп.контакты NCF6-13 к Контактору NC6

Приставка с дополнительными контактами позволяет расширить функциональные возможности контакторов. Данный аксессуар поддерживает фронтальное присоединение к устройству. Приставка с дополнительными контактами совместима с контакторами серии NC6 производства компании CHINT Electric.

Простая установка

Удобный механизм фиксации при помощи защёлки

Надёжное крепление

Прочная связь между приставкой и контактором
1НО+3НЗ

Контактная приставка содержит 4 контакта. НО контакты разомкнуты пока на катушке контактора отсутствует напряжение и замыкаются с появлением напряжения. Замкнутое состояние сохраняется до тех пор, пока действует напряжение. НЗ контакты действуют наоборот, они замкнуты в отсутствие напряжения на катушке и разомкнуты с его появлением.

Максимальное количество контактов

На каждый контактор серии NC6 можно установить одну контактную приставку фронтальной установки.

Работа в цепях постоянного тока

Контактные приставки подходят для работы в цепях оперативного тока 220В DC и имеют соответствующую маркировку на корпусе. Выдерживают 0,15 А в применении с индуктивной нагрузкой DC-13.

Характеристики

Артикул    Наименование    Дополнительный контакт    Монтаж    Для серии
261002    Приставка 2НЗ доп. контакты NCF6-02 к контактору NC6 (R) (CHINT)    2НЗ    Фронтальный    NC6
261003    Приставка 4НЗ доп. контакты NCF6-04 к контактору NC6 (R) (CHINT)    4НЗ    Фронтальный    NC6
261004    Приставка 1НО+1НЗ доп. контакты NCF6-11 к контактору NC6 (R) (CHINT)    1НО+1НЗ    Фронтальный    NC6
261005    Приставка 1НО+3НЗ доп. контакты NCF6-13 к контактору NC6 (R) (CHINT)    1НО+3НЗ    Фронтальный    NC6
261006    Приставка 2НО доп. контакты NCF6-20 к контактору NC6 (R) (CHINT)    2НО    Фронтальный    NC6
261007    Приставка 2НО+2НЗ доп. контакты NCF6-22 к контактору NC6 (R) (CHINT)    2НО+2НЗ    Фронтальный    NC6
261008    Приставка 3НО+1НЗ доп. контакты NCF6-31 к контактору NC6 (R) (CHINT)    3НО+1НЗ    Фронтальный    NC6
261009    Приставка 4НО доп. контакты NCF6-40 к контактору NC6 (R) (CHINT)    4НО    Фронтальный    NC6


Серия контакторов NC6

Серия NC6 состоит из компактных мини-контакторов, предназначенных для частых дистанционных коммутаций силовых электрических цепей. Устройство способно производить до 1200 циклов коммутации в час. Важнейшим показателем в связи с этим является механическая износостойкость. Для данной серии она составляет не менее 10 миллионов циклов включения/отключения. Сам контактор состоит из катушки управления и силовых контактов, замыкаемых при подаче питания на катушку. Катушки управления предназначены для работы с номинальным напряжением от 24 до 400 вольт.

В серию входят модели, рассчитанные на номинальные токи 6А и 9А. Важной особенностью контакторов NC6 является наличие в конструкции дополнительных контактов. В зависимости от выбранной модели конфигурация этих контактов будет разной (НО/НЗ). Вспомогательные контакты позволяют выполнить подключение дополнительных узлов. К числу подключаемых аксессуаров относится: приставка с выдержкой времени на включение и отключение, резистивные и емкостные цепи, тепловые реле и др.

Преимущества

Компактный форм-фактор

Работают при температуре от -25 до +40

Механическая износостойкость 10 миллионов циклов

Номинальные токи 6А и 9А

Катушки управления от 24В до 400В

Наличие вспомогательных контактов
Обзор контакторов NC6

3 причины выбрать продукцию CHINT

Контроль качества
В составе холдинга есть собственная лаборатория для испытания новинок и выдачи сертификатов DEKRA. Каждое изделие проходит тщательную проверку перед продажей.

Доступные цены
На заводах CHINT полностью автоматизированное производство, поэтому уходит меньше затрат на человеческие ресурсы. Так компания поддерживает низкие цены на продукцию.

Все товары сертифицированы
Качество подтверждено международными сертификатами UL (США), VDE (Германия), KEMA (Нидерланды), EAC (Таможенный союз), RoHS. Последний заверяет, что продукция не вредит окружающей среде и не угрожает здоровью человека.

Артикул
261012
Тип
Вспомогательный контакт
Для серии
NC6
Производство
Китай
Производитель:
CHINT
