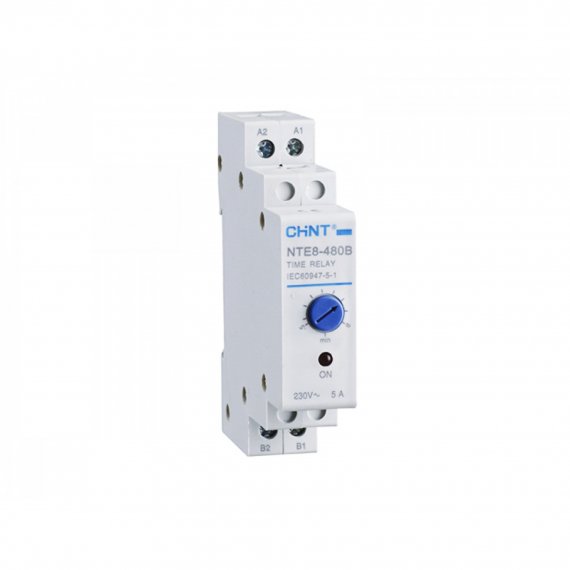

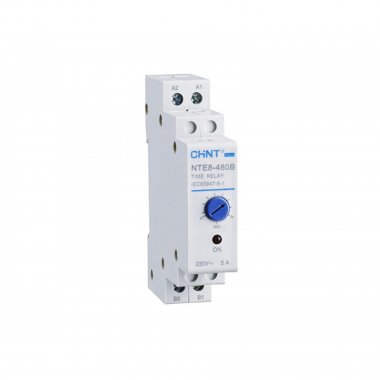

Chint 258350 Реле времени NTE8-120A (задержка времени выключения) 12-120с, 1НО, DC24В (R)

Модульное реле времени NTE8 предназначено для работы в цепях управления переменного тока с номинальным напряжением до 230 В или постоянного тока до 24 В. Назначение устройства состоит в отключении или включении нагрузки на заданный период времени. Допускается использование реле времени NTE8 в системах промышленной автоматики, сетях общественных и жилых зданий, а также бытовых электроустановках.

Преимущества

Модульная конструкция

Для установки реле на монтажной DIN-рейке

Компактный дизайн

Малые габариты корпуса и небольшой вес

Высокая надёжность

Повышенная устойчивость к ложному срабатыванию

Высокая точность

Повышенная точность выдержек времени и стабильности срабатывания

Механическая стойкость

1 миллион циклов включения/отключения

Электрическая стойкость

100 тысяч циклов включения/отключения

Высокое энергосбережение

Номинальная потребляемая мощность менее 1 Вт
Типы задержки времени

Тип NTE8-A

Задержка времени перед отключением после пропадания сигнала (1 нормально открытый контакт)

Тип NTE8-B

Задержка времени перед включением
(1 переключающийся контакт)

Тип NTE8-M1

Регулируемая задержка времени перед включением
(1 переключающийся контакт)

Тип NTE8-M2

Режим с несколькими задержками времени
(1 переключающийся контакт)
Схема включения

Характеристики

230 В, 50/60 гЦ

Номинальное рабочее напряжение переменного тока

30 В

Номинальное рабочее напряжение постоянного тока

5 А

Номинальный рабочий ток (AC)

1 А

Номинальный рабочий ток (DC)

250 В

Номинальное напряжение изоляции (Ui)

1%

Точность настройки

IP20

Степень защиты

II

Категория размещения

от -5°С до +40°С

Температура эксплуатации

от -10°С до +55°С

Температура хранения

ГОСТ Р 50030.5.1, CB, ESC, SEMKO

Соответствие стандартам

Габаритные размеры

Требования к зажимам

1-6 мм

Сечение гибких одножильных проводников

0,75-4 мм

Сечение гибких многожильных проводников

0,8 Нм

Момент затяжки винтов
Обзор реле времени CHINT

3 причины выбрать продукцию CHINT

Контроль качества
В составе холдинга есть собственная лаборатория для испытания новинок и выдачи сертификатов DEKRA. Каждое изделие проходит тщательную проверку перед продажей.

Доступные цены
На заводах CHINT полностью автоматизированное производство, поэтому уходит меньше затрат на человеческие ресурсы. Так компания поддерживает низкие цены на продукцию.

Все товары сертифицированы
Качество подтверждено международными сертификатами UL (США), VDE (Германия), KEMA (Нидерланды), EAC (Таможенный союз), RoHS. Последний заверяет, что продукция не вредит окружающей среде и не угрожает здоровью человека.

Артикул
258350
Серия
NTE8
Номинальный ток
5 А
Ток катушки управления
DC
Напряжение питания
24 В
Дополнительный контакт
1НО
Тип индикации
LED
Диапазон регулировки времени
120 с
Функция задержки
На отключение
Производство
Китай
