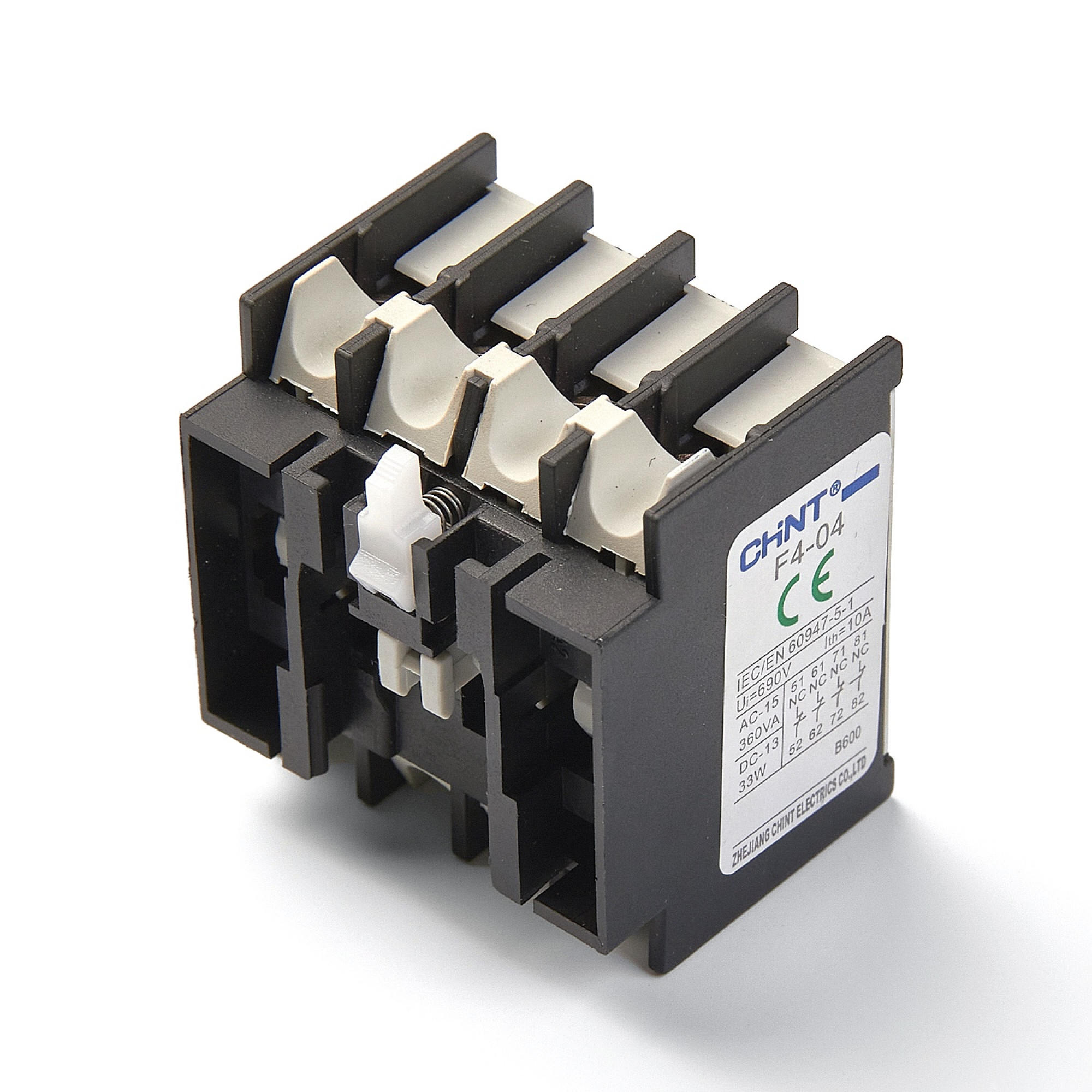

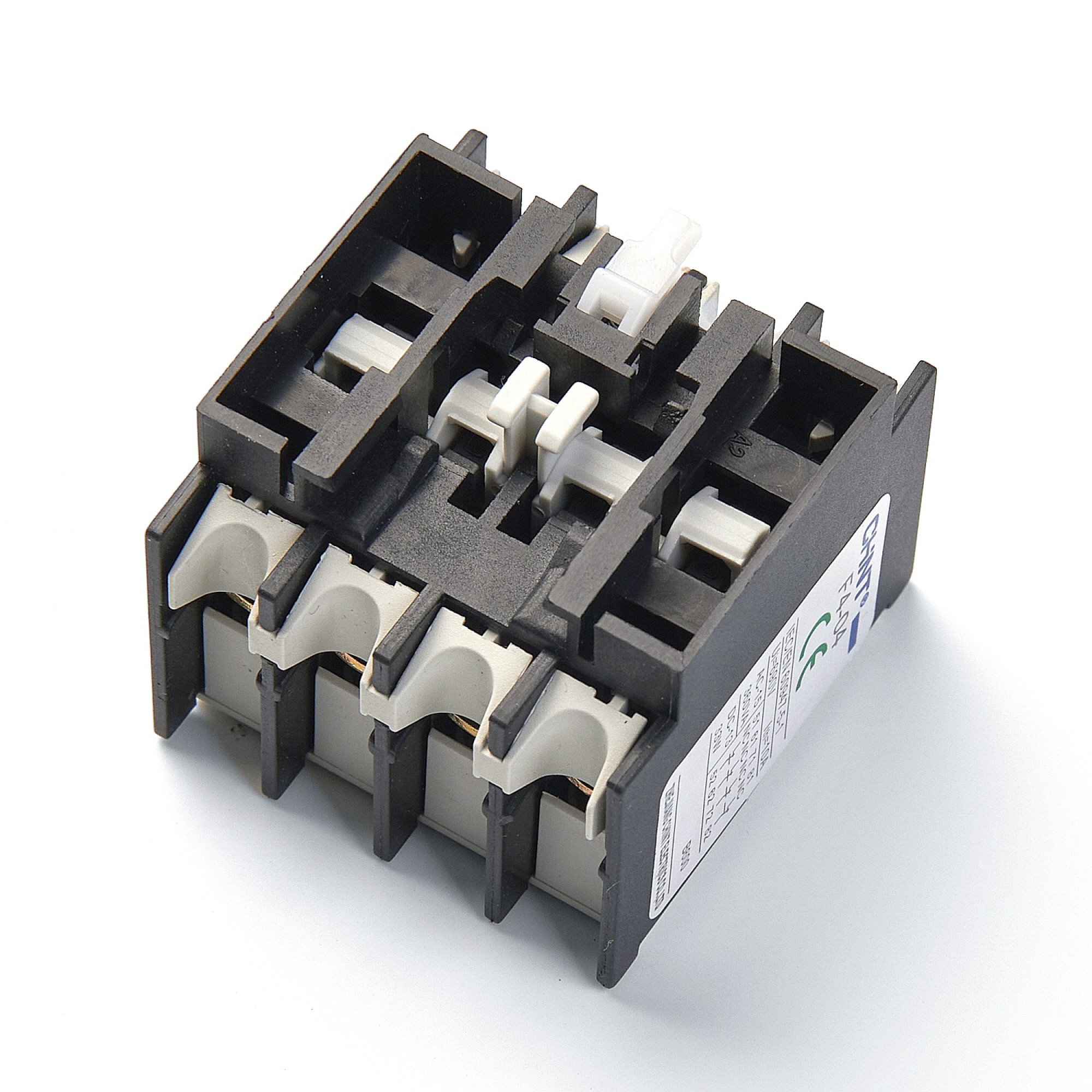

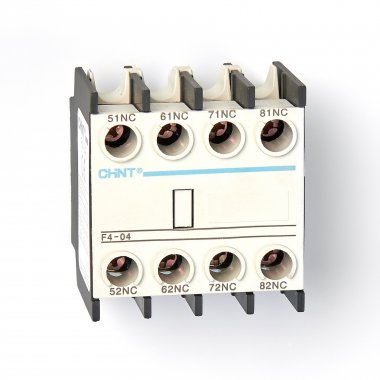

Chint 257018 Приставка доп.контакты F4-04 к Контактору NC1 и NC2

Приставка с дополнительными контактами позволяет расширить функциональные возможности контакторов. В зависимости от типа аксессуара возможно фронтальное или боковое присоединение к устройству. Данные приставки подходят для совместного применения с контакторами серии NC1 или NC2 производства компании CHINT Electric.

Простая установка

Удобный механизм фиксации при помощи защёлки

Надёжное крепление

Прочная связь между приставкой и контактором
Работа в цепях постоянного тока

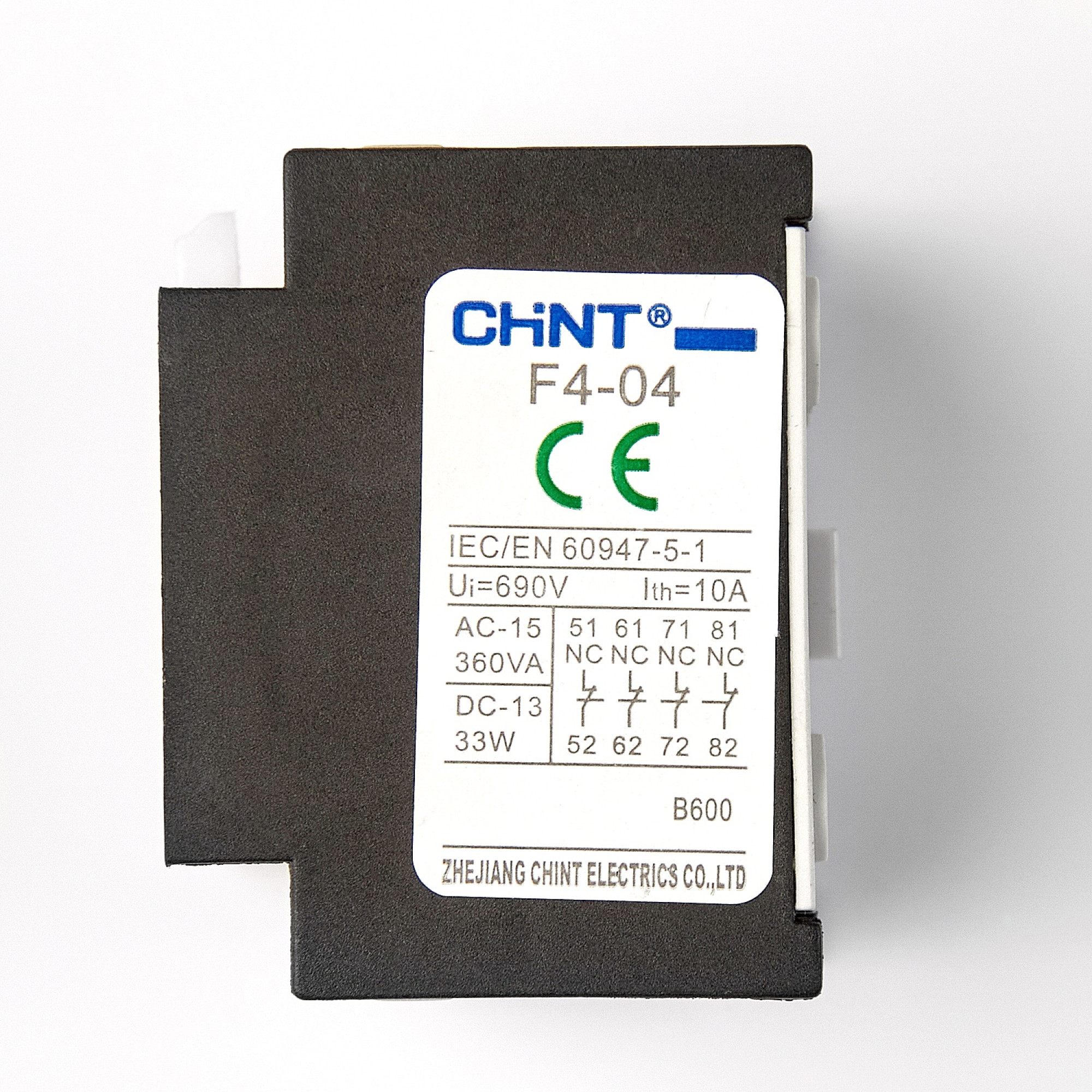

Контактные приставки подходят для работы в цепях оперативного тока 220В DC и имеют соответствующую маркировку на корпусе. Выдерживают 0,15 А в применении с индуктивной нагрузкой DC-13.

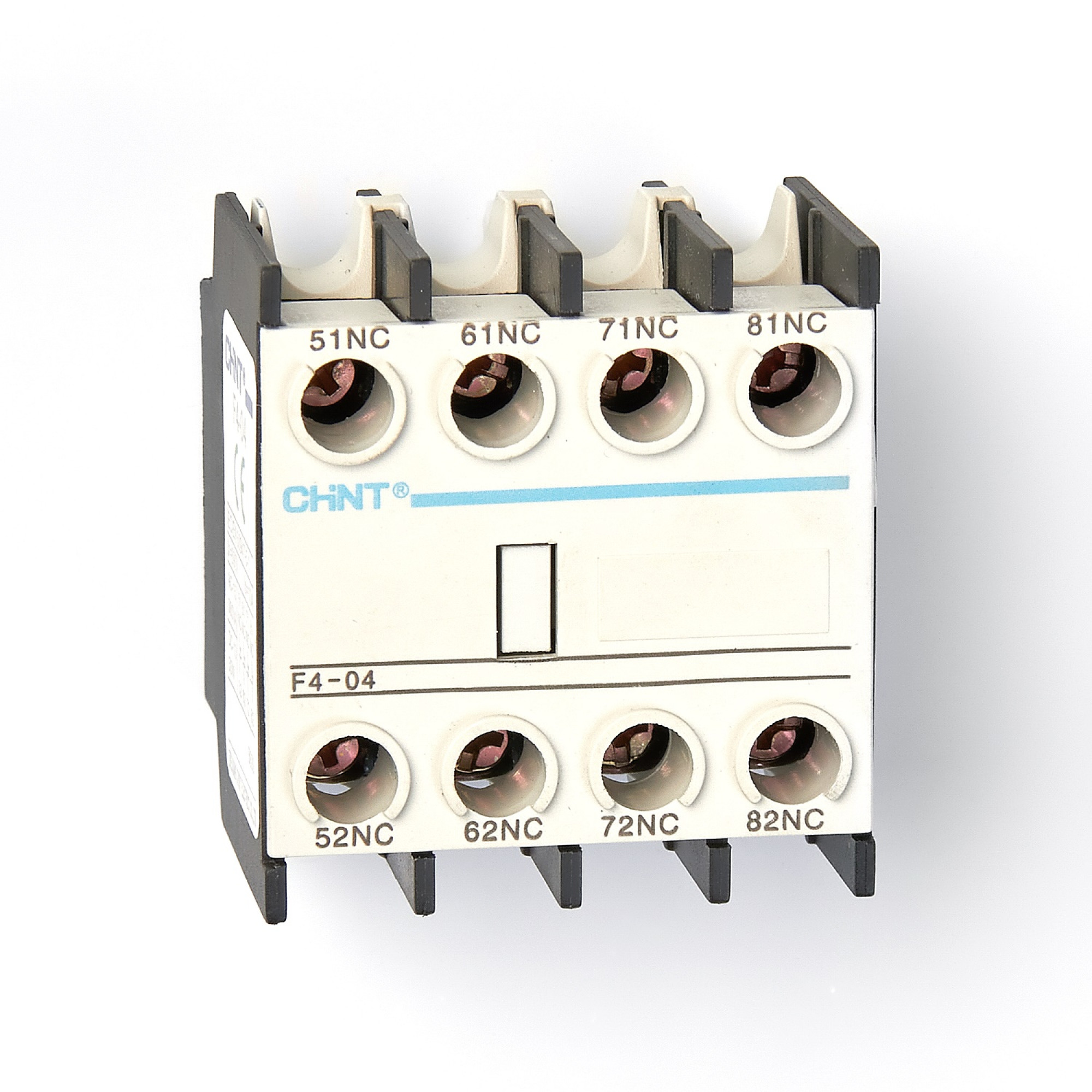

4НЗ

Контактная приставка содержит 4 контакта. НЗ контакты замкнуты в нормальном состоянии — пока на катушке контактора отсутствует напряжение. Размыкаются с появлением напряжения на катушке.

Максимальное количество контактов

На каждый контактор серии NC1 можно установить одну контактную приставку фронтальной установки и одну боковой установки. На контакторы серии NC2 можно установить 2 фронтальные приставки, но нельзя установить боковую.

Серия контакторов NC1

Контакторы NC1 уже заслужили особое внимание в профессиональной среде. Конструкция базируется на популярной серии CJX2 с некоторыми доработками, чтобы соответствовать современным требованиям к коммутационным аппаратам. Также переименование позволило унифицировать названия всего модельного ряда CHINT. Данную серию можно использовать для коммутации электрических цепей при работе с целым рядом промышленного оборудования. К тому же совместное применение контакторов NC1 с тепловыми реле позволяет защищать потребителей электроэнергии от сверхтоков.

Серия отличается широким диапазоном номинальных токов. Доступны модели номиналом от 9 до 95 ампер. Еще одна особенность заключается в широких возможностях совместного использования с другими узлами и агрегатами. Присоединяя дополнительные блоки к контактору NC1, можно получить:

Контакторы с выдержкой времени;
Реверсивные контакторы;
Магнитные пускатели;
Контакторы для цепей КРМ;
Многофункциональные магнитные пускатели (типа "звезда-треугольник").
Модельный ряд предназначен для работы в сетях переменного тока с напряжением до 690 вольт. В том числе возможна эксплуатация при повышенной частоте до 60 герц. В зависимости от модели цепь управления может работать либо от переменного, либо от постоянного тока. То есть возможна ситуация, при которой через силовые контакты проходит переменный ток, а управления происходит через сеть постоянного тока (модели с литерой Z в названии). Катушки управления поддерживают ток от 24В до 400В. Серия контакторов NC1 предназначена для частой коммутации цепей, поэтому устройства способны выполнять до 1200 циклов переключения в час (по категории применения АС-3 при 380/400 В). При этом конструктивно контактор рассчитан на 10 млн. циклов включения/отключения.

Преимущества

Цепи управления постоянного и переменного тока

Рабочий температурный диапазон от -25 до +40

Механическая износостойкость 10 миллионов циклов

Номинальные токи от 9А до 95А

Катушки управления от 24В до 400В

Наличие дополнительных контактов
Обзор контакторов NC1

3 причины выбрать продукцию CHINT

Контроль качества
В составе холдинга есть собственная лаборатория для испытания новинок и выдачи сертификатов DEKRA. Каждое изделие проходит тщательную проверку перед продажей.

Доступные цены
На заводах CHINT полностью автоматизированное производство, поэтому уходит меньше затрат на человеческие ресурсы. Так компания поддерживает низкие цены на продукцию.

Все товары сертифицированы
Качество подтверждено международными сертификатами UL (США), VDE (Германия), KEMA (Нидерланды), EAC (Таможенный союз), RoHS. Последний заверяет, что продукция не вредит окружающей среде и не угрожает здоровью человека.

Артикул
257018
Тип
Вспомогательный контакт
Для серии
NC1/NC2
Производство
Китай
Производитель:
CHINT
