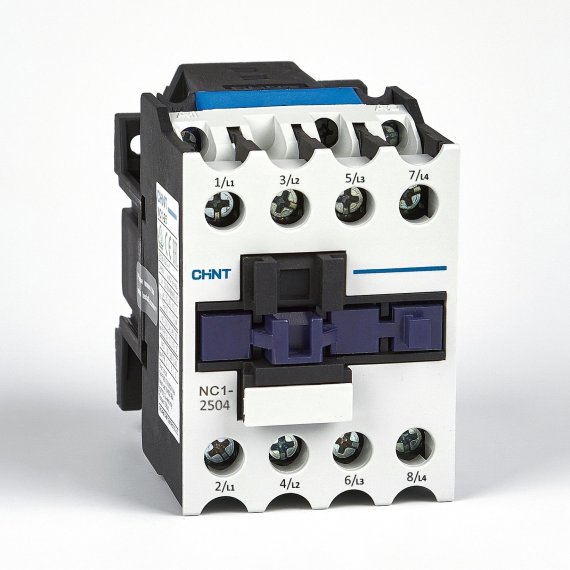

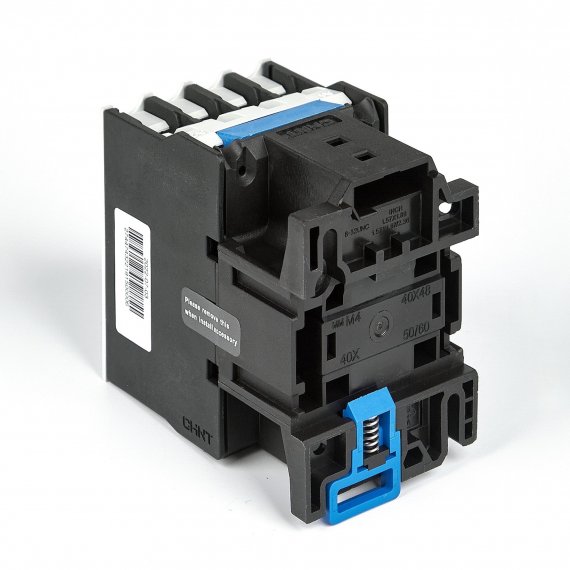

Chint 221801 Контактор NC1-2504Z 25А 4P DC220В (R)

Модель NC1-2504Z 25А 4P DC220В (R) (CHINT) является четырехполюсным контактором, произведенным компанией CHINT. Аппарат используется в сетях переменного тока для частой коммутации электрических цепей. С помощью контактора реализуется дистанционное управление электродвигателями и оборудованием на их основе. Номинальная мощность управляемого оборудования составляет 15 киловатт (660/690В AC) или 11 киловатт (380/400В AC). Управление происходит через катушку контактора, куда подается ток напряжением 220В из управляющей цепи. Модель NC1-2504 позволяет работать с номинальным током 25А.

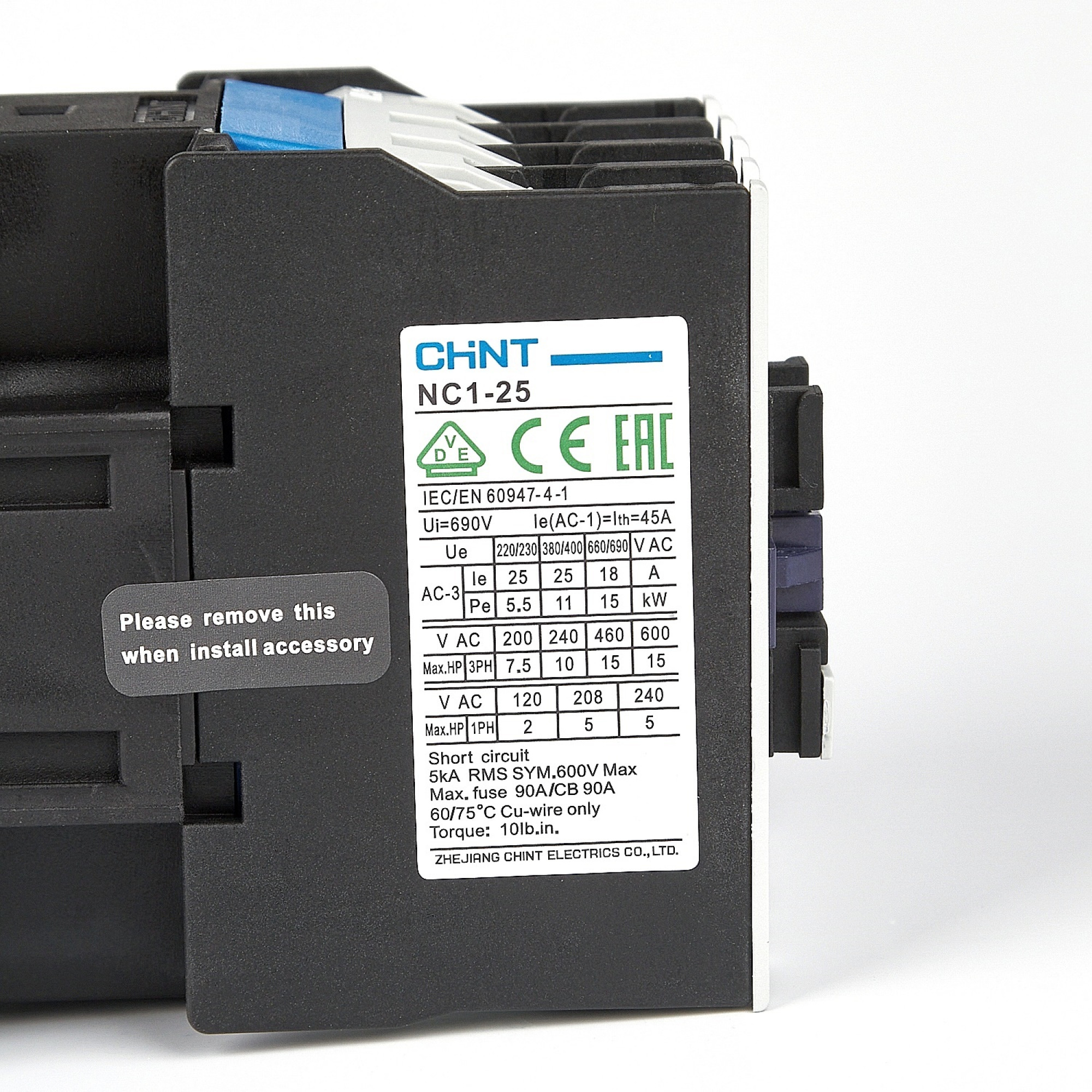

Таблица пересчёта номинальных характеристик

Рабочее напряжение    Номинальный ток    Номинальная мощность
          AC3    AC4    AC3    AC4
50Гц, 220/230В    -    -    5,5кВт    -
50Гц, 380/400В    25A    8,5A    11кВт    4кВт
50Гц, 660/690В    18A    4,4A    15кВт    4кВт
В зависимости от подключаемой нагрузки, а также напряжения её питания номинальные характеристики контактора пересчитываются. Номинальный ток 25 А в наименовании товара и на лицевой стороне контактора указывается для наиболее распространённого применения: электродвигатель с трёхфазным питанием 380В по категории АС-3.

Мощность контактора 11 кВт — это мощность подключаемой к нему стандартной нагрузки. Для ламп накаливания и тэнов можно выбирать лёгкую категорию AC-1, а для двигателей, работающих с тяжелыми инерционными механизмами с изменением направления вращения, стоит выбрать категорию AC-4.

Двойной разрыв

Контактная часть выполнена по классической схеме с двойным разрывом. Центральная подвижная часть подпружинена.

Снижение шума и вибраций

Магнитопровод надежно собран, пластины скреплены в 12 местах, в шести из них сквозными заклёпками. Вибрацию поглощают резиновые демпферы неподвижной части, а короткозамкнутые витки компенсируют отскок якоря при переходе фазы через ноль.

Самоочищающийся контакт

В цепях управления используются небольшие токи и напряжения, что усложняет коммутацию — пробить оксидную плёнку становится сложнее. Вспомогательные контакты NC1 оснащены системой самоочистки, повышающей надёжность срабатывания. Во время коммутации происходит смещение подвижной части контакта. Подпружиненная подвижная часть начинает смещение при соприкосновении с неподвижной частью и заканчивает после сжатия пружины. За счёт трения контактов друг о друга очищается верхний слой. Перпендикулярные насечки увеличивают эффективность самоочистки.

Серия контакторов NC1

Контакторы NC1 уже заслужили особое внимание в профессиональной среде. Конструкция базируется на популярной серии CJX2 с некоторыми доработками, чтобы соответствовать современным требованиям к коммутационным аппаратам. Также переименование позволило унифицировать названия всего модельного ряда CHINT. Данную серию можно использовать для коммутации электрических цепей при работе с целым рядом промышленного оборудования. К тому же совместное применение контакторов NC1 с тепловыми реле позволяет защищать потребителей электроэнергии от сверхтоков.

Серия отличается широким диапазоном номинальных токов. Доступны модели номиналом от 9 до 95 ампер. Еще одна особенность заключается в широких возможностях совместного использования с другими узлами и агрегатами. Присоединяя дополнительные блоки к контактору NC1, можно получить:

Контакторы с выдержкой времени;
Реверсивные контакторы;
Магнитные пускатели;
Контакторы для цепей КРМ;
Многофункциональные магнитные пускатели (типа "звезда-треугольник").
Модельный ряд предназначен для работы в сетях переменного тока с напряжением до 690 вольт. В том числе возможна эксплуатация при повышенной частоте до 60 герц. В зависимости от модели цепь управления может работать либо от переменного, либо от постоянного тока. То есть возможна ситуация, при которой через силовые контакты проходит переменный ток, а управления происходит через сеть постоянного тока (модели с литерой Z в названии). Катушки управления поддерживают ток от 24В до 400В. Серия контакторов NC1 предназначена для частой коммутации цепей, поэтому устройства способны выполнять до 1200 циклов переключения в час (по категории применения АС-3 при 380/400 В). При этом конструктивно контактор рассчитан на 10 млн. циклов включения/отключения.

Преимущества


Цепи управления постоянного и переменного тока


Рабочий температурный диапазон от -25 до +40


Механическая износостойкость 10 миллионов циклов


Номинальные токи от 9А до 95А


Катушки управления от 24В до 400В


Наличие дополнительных контактов
Обзор контакторов NC1

3 причины выбрать контакторы CHINT

Контроль качества
В составе холдинга есть собственная лаборатория для испытания новинок и выдачи сертификатов DEKRA. Каждое изделие проходит тщательную проверку перед продажей.

Доступные цены
На заводах CHINT полностью автоматизированное производство, поэтому уходит меньше затрат на человеческие ресурсы. Так компания поддерживает низкие цены на продукцию.

Все товары сертифицированы
Качество подтверждено международными сертификатами UL (США), VDE (Германия), KEMA (Нидерланды), EAC (Таможенный союз), RoHS. Последний заверяет, что продукция не вредит окружающей среде и не угрожает здоровью человека.

Артикул
221801
Серия
NC1
Количество полюсов
4 P
Катушка управления
230 В
Мощность двигателя
11 кВт
Производство
Китай
Производитель:
CHINT
