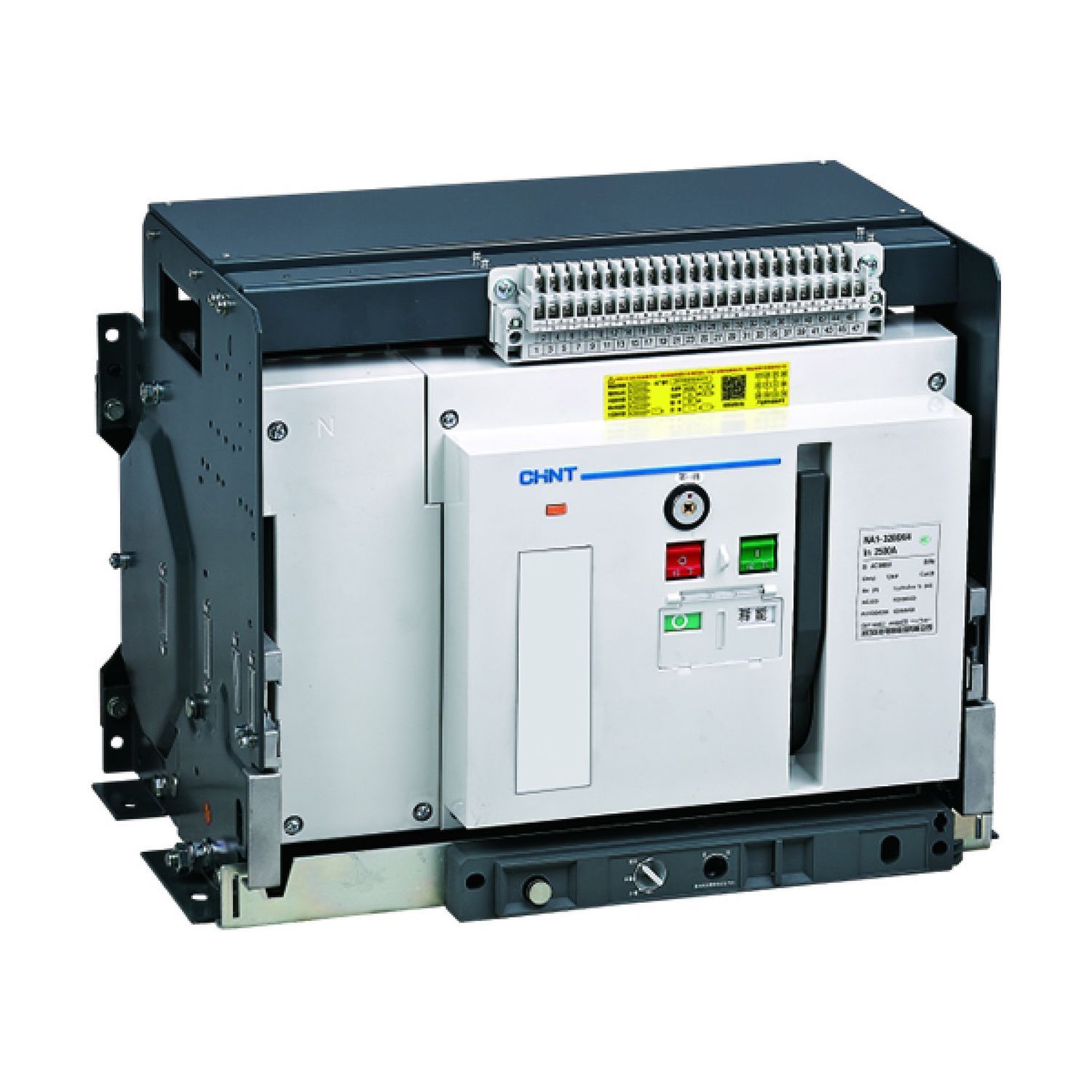

Chint 101332 Выкл.-разъед. NH1-4000-4000/3P стац.,4000А, МП 230AC (R)

Выключатели-разъединители серии NH1
Предназначены для применения в качестве вводных аппаратов РУНН в сетях переменного тока напряжением до 690 В, частотой 50/60 Гц с номинальным током от 200 до 4000 А.

Выключатели-разъединители используются для нечастых включений и отключений электрических цепей и обеспечения гарантированного разъединения.

Основные характеристики:
Типоразмер: NH1-4000
Номинальный ток: 4000 А
Количество полюсов: 3P
Исполнение: стационарный
Номинальное напряжение: до 690 В пер. тока, 50/60 Гц
Номинальное импульсное выдерживаемое напряжение: 8 кВ
Номинальный кратковременно выдерживаемый ток: 80 кА/1с (действ., 400 В)
Номинальная включающая способность при КЗ: 176 кА (ударн., 400В)
Напряжение цепи управления: 230 В пер. тока, 50/60 Гц
Частота включений: 10 раз/час
Механическая износостойкость: 20000 циклов В/О (с техобслуживанием)
Электрическая износостойкость: 7000 циклов В/О
Комплект поставки: выключатель-разъединитель, 4 вспомогательных контакта (4НО/НЗ), моторный привод, катушка включения, независимый расцепитель, боковые монтажные элементы, рамка передней панели, руководство по эксплуатацииСерия
NH1
Максимальное номинальное рабочее напряжение переменного тока, В
690
Количество полюсов
3
Категория загрязнения среды
3
Габаритные и установочные размеры (ШхВхГ), мм
580x439x391
Номинальный ток, А
4000
Номинальное напряжение изоляции, В
1000
Номинальный кратковременно выдерживаемый ток, кА
80
Тип/количество направлений
1
Тип рукоятки
Стандартная
Механическая износостойкость, циклов
20000
Электрическая износостойкость, циклов
7000
Конструкция прибора
Комплектное устройство в корпусе
Цвет управляющего элемента
Черный
Тип элемента управления
Рычажковый
Рабочая температура окружающей среды, °C
-5…+40
Номинальное импульсное выдерживаемое напряжение, кВ
8
Номинальное напряжение, В
400...690
Высота над уровнем моря до, м
2000
Количество вспомогательных нормально разомкнутых (НО) контактов
4
Количество вспомогательных нормально замкнутых (НЗ) контактов
4
Способ монтажа
Стационарный
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 24
