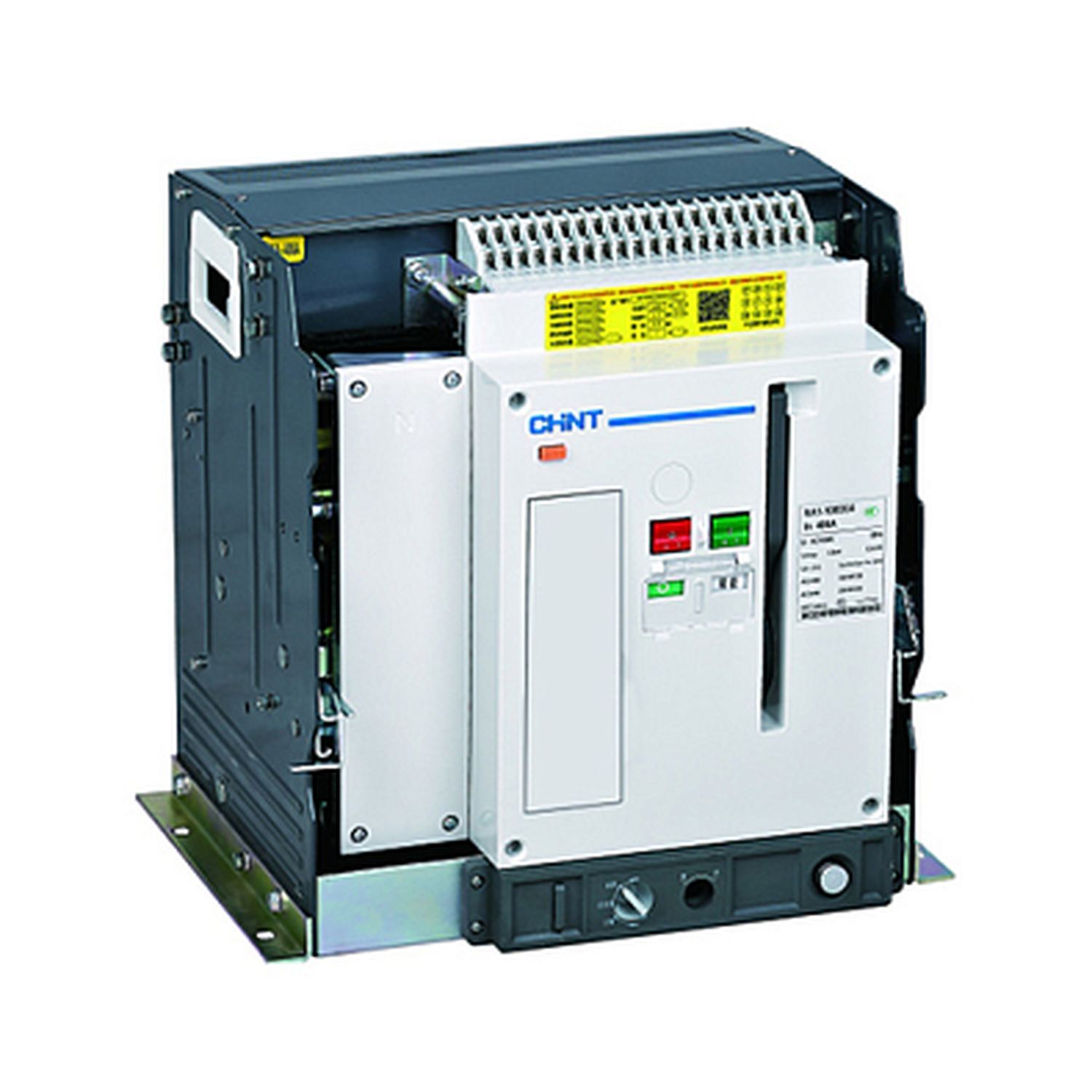

Chint 101325 Выкл.-разъед. NH1-2000-1000/4P выкат.,1000А (R)

Выключатели-разъединители серии NH1
Предназначены для применения в качестве вводных аппаратов РУНН в сетях переменного тока напряжением до 690 В, частотой 50/60 Гц с номинальным током от 200 до 4000 А.

Выключатели-разъединители используются для нечастых включений и отключений электрических цепей и обеспечения гарантированного разъединения.

Основные характеристики:
Типоразмер: NH1-2000
Номинальный ток: 1000 А
Количество полюсов: 4
Исполнение: выкатной
Номинальное напряжение: до 690 В пер. тока, 50/60 Гц
Номинальное импульсное выдерживаемое напряжение: 8 кВ
Номинальный кратковременно выдерживаемый ток: 50 кА/1с (действ., 400 В)
Номинальная включающая способность при КЗ: 105 кА (ударн., 400В)
Частота включений: 20 раз/час
Механическая износостойкость: 30000 циклов В/О (с техобслуживанием)
Электрическая износостойкость: 8000 циклов В/О
Комплект поставки: выкатной выключатель-разъединитель, корзина, 4 вспомогательных контакта (4НО/НЗ), рамка передней панели, руководство по эксплуатации

Серия

NH1

Максимальное номинальное рабочее напряжение переменного тока, В

690

Количество полюсов

4

Категория загрязнения среды

3

Габаритные и установочные размеры (ШхВхГ), мм

500x439x465

Номинальный ток, А

1000

Номинальное напряжение изоляции, В

1000

Номинальный кратковременно выдерживаемый ток, кА

50

Тип/количество направлений

1

Тип рукоятки

Стандартная

Механическая износостойкость, циклов

30000

Электрическая износостойкость, циклов

8000

Конструкция прибора

Комплектное устройство в корпусе

Цвет управляющего элемента

Черный

Тип элемента управления

Рычажковый

Рабочая температура окружающей среды, °C

-5…+40

Номинальное импульсное выдерживаемое напряжение, кВ

8

Номинальное напряжение, В

400...690

Высота над уровнем моря до, м

2000

Количество вспомогательных нормально разомкнутых (НО) контактов

4

Количество вспомогательных нормально замкнутых (НЗ) контактов

4

Способ монтажа

Выкатной

Гарантийный срок для конечного потребителя, месяцев с даты продажи

не более 24
