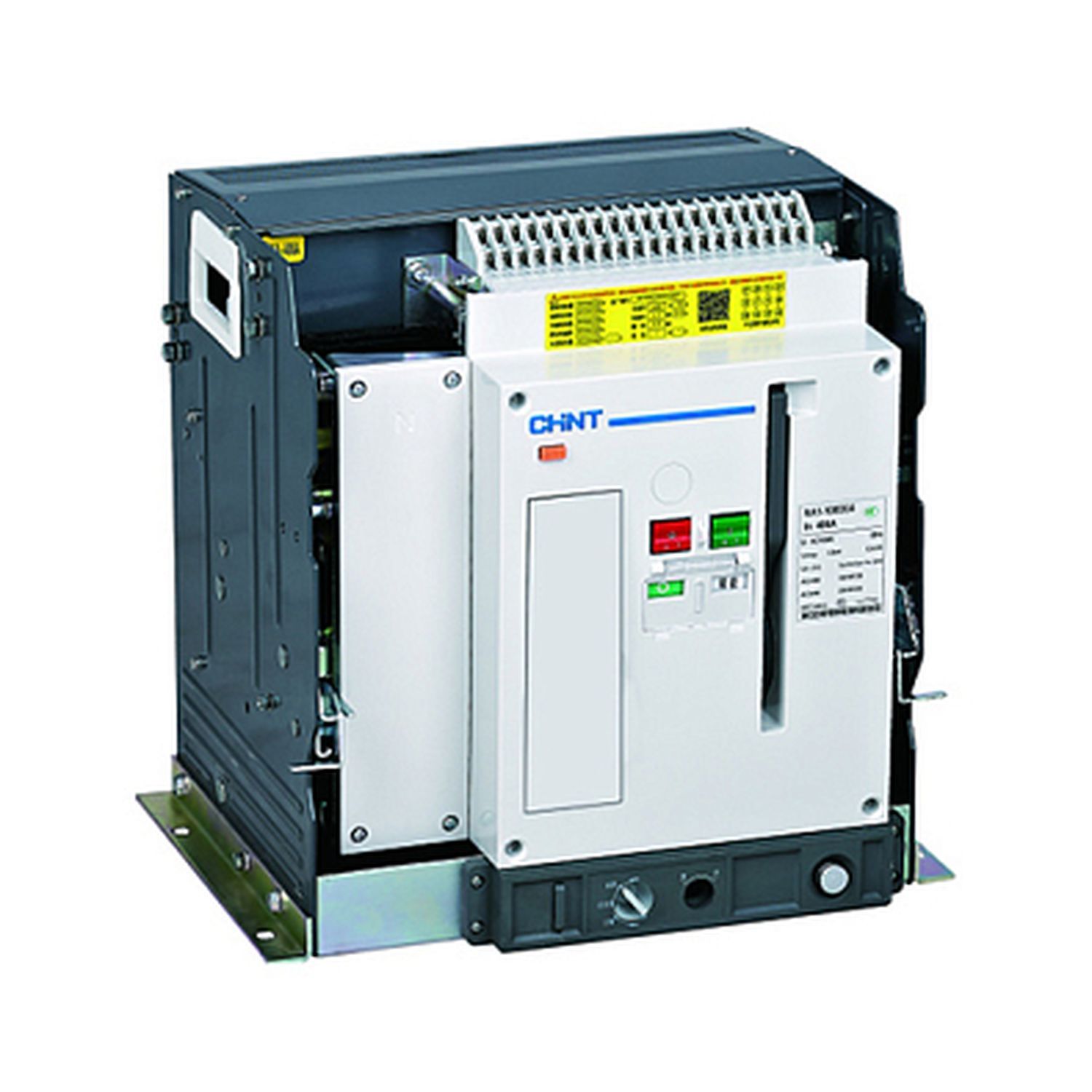

Chint 101222 Выкл.-разъед. NH1-2000-1250/3P выкат.,1250А (R)

Выключатели-разъединители серии NH1
Предназначены для применения в качестве вводных аппаратов РУНН в сетях переменного тока напряжением до 690 В, частотой 50/60 Гц с номинальным током от 200 до 4000 А.

Выключатели-разъединители используются для нечастых включений и отключений электрических цепей и обеспечения гарантированного разъединения.

Основные характеристики:
Типоразмер: NH1-2000
Номинальный ток: 1250 А
Количество полюсов: 3P
Исполнение: выкатной
Номинальное напряжение: до 690 В пер. тока, 50/60 Гц
Номинальное импульсное выдерживаемое напряжение: 8 кВ
Номинальный кратковременно выдерживаемый ток: 50 кА/1с (действ., 400 В)
Номинальная включающая способность при КЗ: 105 кА (ударн., 400В)
Частота включений: 20 раз/час
Механическая износостойкость: 30000 циклов В/О (с техобслуживанием)
Электрическая износостойкость: 8000 циклов В/О
Комплект поставки: выкатной выключатель-разъединитель, корзина, 4 вспомогательных контакта (4НО/НЗ), рамка передней панели, руководство по эксплуатацииСерия
NH1
Максимальное номинальное рабочее напряжение переменного тока, В
690
Количество полюсов
3
Категория загрязнения среды
3
Габаритные и установочные размеры (ШхВхГ), мм
405x439x465
Номинальный ток, А
1250
Номинальное напряжение изоляции, В
1000
Номинальный кратковременно выдерживаемый ток, кА
50
Тип/количество направлений
1
Тип рукоятки
Стандартная
Механическая износостойкость, циклов
30000
Электрическая износостойкость, циклов
8000
Конструкция прибора
Комплектное устройство в корпусе
Цвет управляющего элемента
Черный
Тип элемента управления
Рычажковый
Рабочая температура окружающей среды, °C
-5…+40
Номинальное импульсное выдерживаемое напряжение, кВ
8
Номинальное напряжение, В
400...690
Высота над уровнем моря до, м
2000
Количество вспомогательных нормально разомкнутых (НО) контактов
4
Количество вспомогательных нормально замкнутых (НЗ) контактов
4
Способ монтажа
Выкатной
Гарантийный срок для конечного потребителя, месяцев с даты продажи
не более 24
